Sådan reducerer en solcelleinstallatør installationstiden med 30 % med en DC+AC-kombiboks

Kundens baggrund

En kommerciel solcelleinstallatør med base i Californien, med speciale i solcelleanlæg på tagterrassen til varehuse og fabrikker. Med mere end 50 årlige projekter stod de over for pres for at reducere installationsomkostningerne og forbedre systemets pålidelighed. Deres typiske design inkluderer en DC-kombiner fra PV-arrayet til inverteren og en AC-kombiner til flere inverterudgange, hvilket kræver to separate kabinetter, ekstra ledninger og mere arbejde.

Udfordringer med separat DC- og AC-kombination

Til et typisk 50 kW-system brugte installatøren en DC-kombinationsboks (6 strenge, 600V) og en AC-kombinerboks (2 invertere, 240V). De to kasser optog 4 fod vægplads, krævede forbindelsesrør og tilføjede 8 timers arbejde pr. projekt. Ledningsfejl mellem bokse forårsagede generende udløsning, hvilket førte til servicetilbagekald, der kostede over $500 hver. Projektlederen bemærkede: "Vi havde brug for en enklere måde at kombinere begge sider på uden at fordoble hardwaren."

Hvorfor Soutya DC+AC Combiner Box?

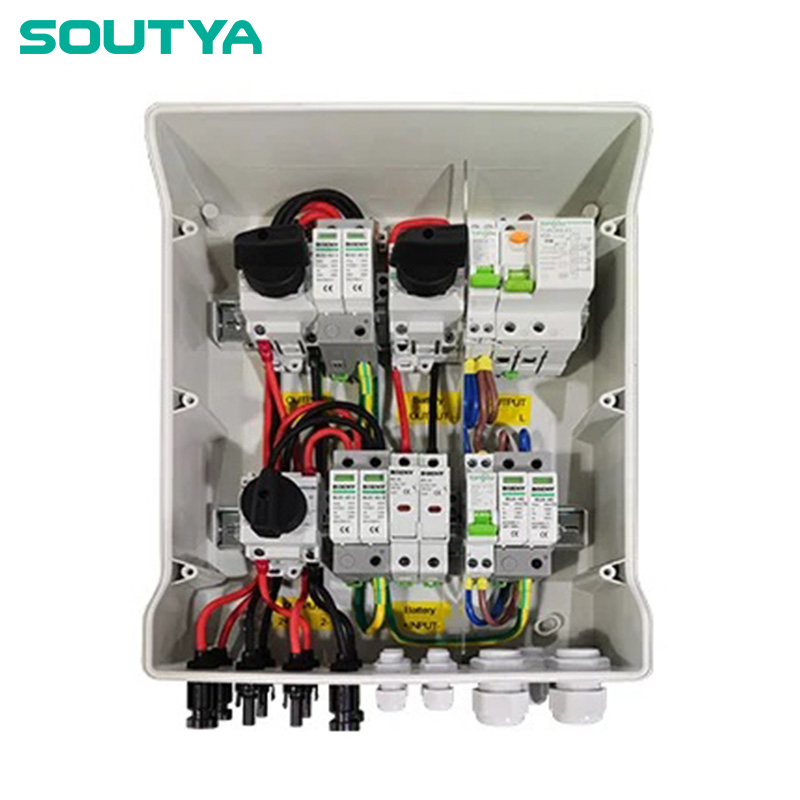

Efter at have evalueret integrerede kombinationsbokse fra tre leverandører valgte installatøren Soutya Single Phase DC+AC Combiner Box 600V 1000V 2 In 2 Out. Nøgleårsager:

• Integreret design: Kombinerer DC og AC i ét IP65-skab, hvilket reducerer vægpladsen med 40 %.
• Nominel spænding: DC 600V/1000V og AC 240V/480V kompatibel, matcher deres inverter-specifikationer.
• 2-i 2-ud konfiguration: Matchede nøjagtigt deres typiske 2-inverter, 2-strengs system.
• Forkablede terminaler: Reduceret feltledningstid og fejlrate.

Projektlederen kommenterede: "Soutya-boksen var den eneste, der tilbød både spændingsområder og et kompakt fodaftryk. Den passede til vores standarddesign uden tilpassede ændringer."

Implementeringsproces

Installatøren installerede Soutya-boksen på tre kommercielle projekter over to måneder. Implementeringstrinene:

1. Site undersøgelse: Verificeret inverterudgang (240V AC, 30A hver) og PV-strengspænding (480V DC).
2. Montering: Boksen var vægmonteret i nærheden af ​​inverterne; målene var 18x14x8 tommer, der passer til eksisterende rum.
3. Ledningsføring: AC-indgange fra to vekselrettere forbundet til AC-sideklemmerne; DC-indgange fra to PV-strenge forbundet til DC-sideklemmer. Udgangene kørte til hovedpanelet.
4. Afprøvning: Bekræftet polaritet, spænding og kontinuitet. Der opstod ingen ledningsfejl.

Den typiske vanskelighed var at justere AC- og DC-knockout-placeringerne med eksisterende ledninger. Soutya leverede en tilpasselig knockout-skabelon, som løste dette.

Kvantificerbare resultater

Efter eftermontering af tre systemer målte installatøren:

• 30 % reduktion i installationsarbejde: Fra 8 timer til 5,5 timer pr. projekt, hvilket sparer 250 USD pr. projekt til 100 USD pr. time.
• 40 % mindre vægplads: En boks erstattede to, hvilket frigør plads til andet udstyr.
• Ingen ledningsfejl: Kontroller før idriftsættelse bestået første gang, hvilket eliminerer tilbagekald (i gennemsnit 1 ud af 10 projekter, der koster $500 hver).
• 20 % lavere materialeomkostninger: Eliminerede ét kabinet, rør og forbindelseskabler, hvilket sparer $180 pr. projekt.

Årlige besparelser på tværs af 20 lignende projekter: $7.600 i arbejdskraft + $3.600 i materialer = $11.200.

Kundeudtalelse

Projektlederen sagde: "Soutya DC+AC Combiner Box ryddede op i vores designs. Vi jonglerer ikke længere med to kasser, og idriftsættelsen er hurtigere. Den er blevet vores standard for enfasede kommercielle systemer."

Lektioner og anbefalinger

• Standardiser på integrerede kassertil projekter med afstemte DC- og AC-spændinger for at reducere installationstiden.
• Bekræft spændingsværdierne: Sørg for, at boksen dækker både DC max (f.eks. 600V eller 1000V) og AC-spænding (240V/480V).
• Planlæg knockouts tidligt: Arbejd med leverandører om tilpassede knockout-mønstre for at undgå feltændringer.

Referencer: IEC 62548:2016 (PV-array designkrav); IEC 61643-11:2011 (overspændingsbeskyttelsesanordninger).
