DC 1000V Sikringsholder

SYF5-DC 1000V sikringsholderen fra Soutya tilbyder pålidelig beskyttelse med CE-certificering. Kontakt os i dag for et konkurrencedygtigt tilbud!, leveret af den kinesisk-baserede producent Zhejiang Soutya New Energy LLC, giver 1000 V DC, 2–32 A beskyttelse med 20 kA brydekapacitet til solcellekombinationsboks.
Nøglefunktioner
Lysindikation, kender tydeligt tilstanden af sikringsledning.
Åbn håndtaget, det kan trækkes opad, lettere at udskifte sikringsledningen.
Nitte plus ultralydssvejsning mere solid, ledninger splittes ikke.
Anvendelse i PV-kombinationsboks.

Send forespørgsel

Produkt beskrivelse

SYF5-3DC 1000V Sikringsholder fra Soutya tilbyder pålidelig beskyttelse med CE-certificering. Kontakt os i dag for et konkurrencedygtigt tilbud! fra den kinesiske producent Zhejiang Soutya New Energy LLC er en 1000 V DC, 2–32 A, 20 kA afbryderanordning til 3-15kW bolig-PV kombinerer-boks.

Karakteristisk

SYF5-seriens sikringsskal er lavet af PA66-materiale med højt smeltepunkt, hvilket er sikrere og mere pålidelige.
Den smeltelige kerne er en smelte med variabel tværsnit lavet af ren sølvplade indkapslet i et smelterør lavet af højstyrke porcelæn. Afsmeltningen røret er fyldt med kemisk behandlet højrent kvartssand og special behandlede kemikalier som lysbueslukningsmiddel. De to ender af smelten er fast forbundet til endekapperne ved punktsvejsning.

Applikationsscenarier

1. PV til boliger på taget (3-15 kW)

Passer til 1000 V DC strengbokse til enfaset 5–10 kW eller trefaset 10–15 kW systemer; 10,3 × 38 mm sikringsled matcher almindelige 6–25 A strengsikringer.

2.Small-carport & balkon solar kits

1000 V-rating dækker 2-4 strenge af 450 W-moduler; kompakt 1P isolator sparer plads i plast IP65 kapslinger monteret under moduler.

3.Husholdning hybrid inverter-batteri kredsløb

Isolerer 48 V/51,2 V-batteristabler optrappet til 600–800 V DC-bus indeni 5-10 kW hybridenheder; 20 kA breaking håndterer batterikortfejl.

4. Indenlandske EV AC-opladere (7-11 kW)

Når opladere bruger intern 800 V DC PFC-bus, sørger SYF5-32P for vedligeholdelse isolation før DC-linkkondensatoren.

5.Low-power DC belysning / have mikro-gitre

Beskytter 380 V/750 V DC have- eller gadelysbus, der forsynes af små PV-stænger; PA66-hus tåler udendørs -40 °C til +90 °C.

Teknisk parameter

Model	SYF5-32P
Antal stænger	1P
I henhold til standarden	IEC60269-1 IEC60269-6


Nominel driftsspænding Ue VDC	1000VDC
Nominel strøm i A	2-32A
Brydeevne kA	20 kA
Beskyttelsesniveau	IP20
Ledningsføring Mm²	1-10 mm²
Driftstemperaturområde	-40℃~+90℃

Højde	≤2000m
Relativ luftfugtighed	+20 ℃, ≤90 % +30 ℃, ≤80 % +40℃, ≤70 %

Installationsmiljø	Ingen væsentlige vibrationer og stød

Installationskategori	Klasse III

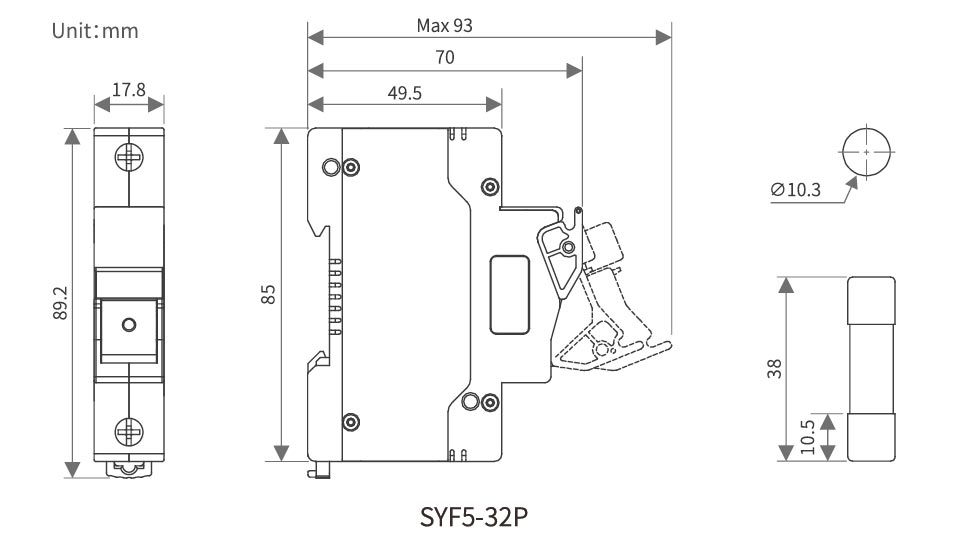

Udseende og installationsmål

DC 1000V Fuse Holder

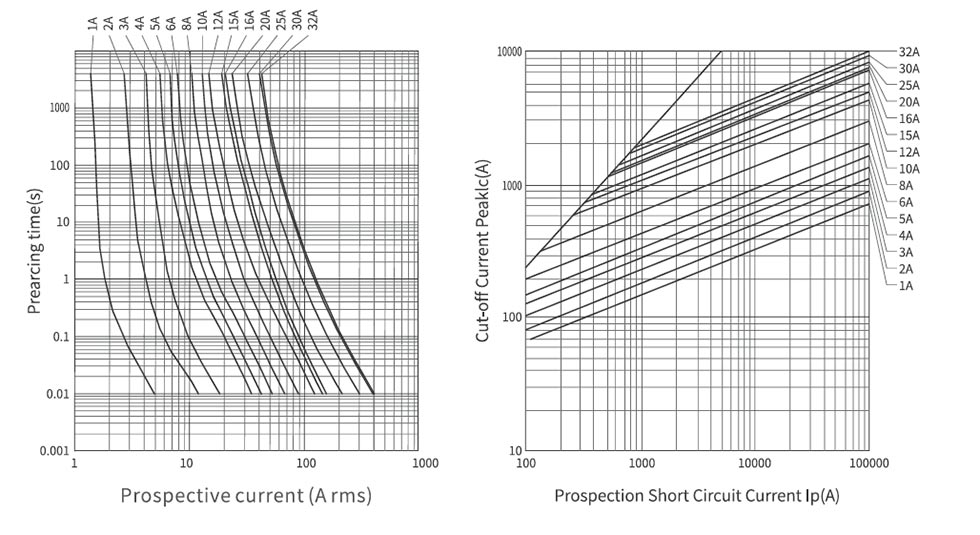

DC ledningsdiagram

DC 1000V Fuse Holder

Sikringskernestørrelse (mm)	Nominel strøm (A)	Nominel spænding (V)	Strømtab		Joule integral
			Strømtab		Joule integral
			0,7 tommer (W)	1.01n (W)	Bue front joule integral P't(A²s)	Samlet smeltejoule integral I²t(A²s)
			0,7 tommer (W)	1.01n (W)	Bue front joule integral P't(A²s)	Samlet smeltejoule integral I²t(A²s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
