DC AFCI-kombinationsboks 12 i 1 ud

1500 V DC AFCI-kombinationsboks 12 i 1 ud, leveret af Kina producent Zhejiang Soutya New Energy LLC, er en 1500 V DC bue-fejl-beskyttet aggregeringsenhed bygget til brugsskala fotovoltaik. Støbt af pulverlakeret, UV-stabil aluminiumslegering og forseglet til IP65, den indhegning modstår kystsaltspray og ørkensandstorme uden korrosion eller vandindtrængning. Internt giver tolv DC PV-sikringer individuelle streng overstrømsbeskyttelse, mens en termisk-magnetisk støbt sag afbryder (MCCB) mærket 250 A giver kortslutning og overbelastning isolation. En DC-kontaktor tillader fjernafbrydelse fra inverteren eller SCADA rum, og to klasse II SPD'er (±/PE) klemmeinducerede lynspændinger. An integreret overvågningskontrolenhed (MCU) prøver hver streng til tolv Hall-effekt strømsensorer, to spændingssensorer og to NTC temperatur sonder, der muliggør effektsammenligning i realtid, lysbue-fejldetektion og hurtigkontaktåbning inden for 50 ms. Alle data eksporteres via en isoleret RS485 interface med Modbus-RTU protokol, og et front LED/LCD display giver lokale alarmkoder og strengstrømhistogrammer. Fabriksforbundet positiv, negative og PE samleskinner opretholder pålidelig jordforbindelse, hvilket gør box en vigtig smart-isolering, beskyttelse og data-hub til store PV sub-arrays op til 12 × 20 A input.

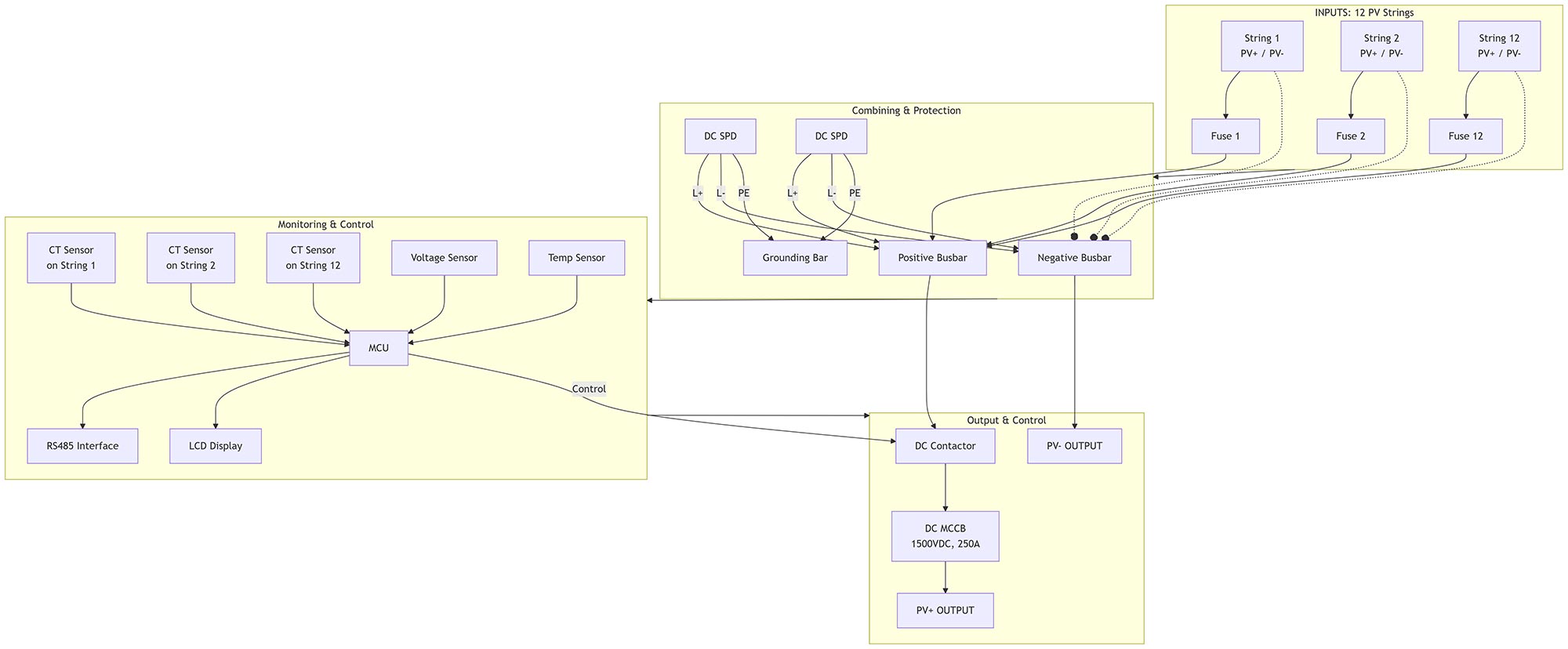

Ledningsdiagram

Applikationsscenarier

Utility-skala PV-felt – Smart sub-array hub

Sokkelmonteret mellem trackerrækker, boksen slår sammen tolv 1500 V strenge ind i et enkelt 250 A homerun. Individuelle PV-sikringer isolerer defekte strenge mens formkasseafbryderen giver kortslutning og overbelastning beskyttelse; DC-kontaktoren modtager et hurtigt-afbrydelsessignal fra inverter eller SCADA, åbner arrayet inden for 50 ms. Twin SPD'er klemmer lyn overspændinger på lange DC-kørsler og MCU'en, forsynet af 12 Hall CT'er, markerer arc-fault signaturer og ubalance tendenser via RS485 til kontrolrummet, udlejning vedligeholdelsespersonale lokaliserer et svigtende modul, før udbyttet falder.

Stor kommerciel tagterrasse – Multi-MPPT samlingspunkt

Ballasteret på stålbakker på tværs af vidtstrakte flade tage, føder kabinettet en central 250 kW inverter. Spændings- og temperatursensorer sporer streng sundhed; LCD'et viser aktuelle histogrammer i realtid, så facility managers kan sammenligne MPPT-ydelse uden at åbne låget. IP65 aluminium modstår 55 °C tagvarme og slagregn, mens kontaktoren tillader fjernafbrydelse for brandmandssikkerhed under tagindgreb.

Agro-voltaisk baldakin – Forhøjet tracker-kombiner

Ophængt på pylonbjælker over afgrøderækker tåler enheden kunstvanding tåge og ammoniakdampe. MCCB'en håndterer in-rush fra langt kabel kapacitans, når trackere genstarter ved solopgang; temperaturfølere inde i boks og på samleskinnen alarm, hvis skabets varmestigning overstiger 20 K, udløses reduceret strømtilstand. Bue-fejl-detektion forhindrer serie-buer, der kunne antænde tørt løv, og det forseglede aluminiumshus holder på støv og insekter ud af strømførende dele.

Industriel mikronetgård – DC-koblet lagerfront

Kombineren er monteret på gulv ved siden af batteribeholdere og samler 12 strenge ind i en 1500 V DC-bus, der forsyner PCS-opladeren. Nuværende sensorer bekræfter det hver streng bidrager ligeligt til opladningscyklusser; hvis afvigelsen overstiger 5 % MCU signalerer til EMS at udligne eller isolere den svage streng. MCCB og kontaktor giver dobbeltpunktsisolering for sikker batterivedligeholdelse, mens SPD'er beskytter følsomme IGBT-stakke mod lyninducerede pigge.
