DC 1500V Sikringsholder

SYF5-50P DC 1500V sikringsholder, 50 A fotovoltaisk sikkerhedsbærer leveret af den kinesiske producent Zhejiang Soutya New Energy LLC – er en panelmonteret beskyttelsesenhed konstrueret med UV-bestandig polycarbonat hus og IP65-klassificeret tætning for langvarig udendørs ydeevne. Den holderen låser et 10 × 38 mm gPV-sikringselement (2,2 × 13,2 cm samlet) og leverer 25 kA brudkapacitet fejlafklaring med synlig brud indikation og vedligeholdelsessikkerhed, mens fabriksforbundet positiv, negativ og PE-afslutninger sikrer pålidelig jordforbindelse. Udviklet til enkelt- eller flerstrengede PV sub-arrays, giver det væsentlig overstrøm isolation og potentialudligning.

Teknisk parameter

Applikationsscenarier

1. Utility-skala PV-kombinationsbokse

1 500 V DC-strenge af 182/210 mm moduler op til 50 A; 10,3 × 85 mm sikringsled tillade 28–40 A pr. streng, hvilket skærer antallet af kasser i 2,5 MW blokke.

2. Store kommercielle/industrielle tage ≥ 30 kW

Trefasede 50 kW–110 kW invertere med 1 300–1 500 V MPPT drager fordel af 25 kA brydekapacitet og 1 mm kontaktspalte for pålidelig lysbueslukning.

3. Containeriserede batterienergilagringssystemer (BESS)

1 200–1 500 V DC batteristativer op til 2,5 MWh; 50 A-klassificering beskytter hvert stativ mens 25 kA Icu'en klarer fuld batterikortslutningsstrøm.

4.150 kW–400 kW DC hurtigladestationer

Beskytter 1 000–1 500 V DC-bussen mellem ensretterstakken og dispenseren; sikringsisolator tillader sikker tilbagetrækning under vedligeholdelse uden at lukke ned i hele opladerbanken.

5.PV + storage EV opladningshubs

Dobbeltbrug på den samme 1 500 V bus: en sikringsisolator pr. PV-indgangsstreng og en anden pr. batteriholder, hvilket forenkler reservedele og logistik.

6. Ørken eller flydende PV-anlæg

−50 °C til +90 °C driftsområde og IP20 fingersikre terminaler tåler barske udendørs eller høj luftfugtighed miljøer; 85 mm sikringselement giver højere Jeg slipper ikke igennem til lange kabeltræk.

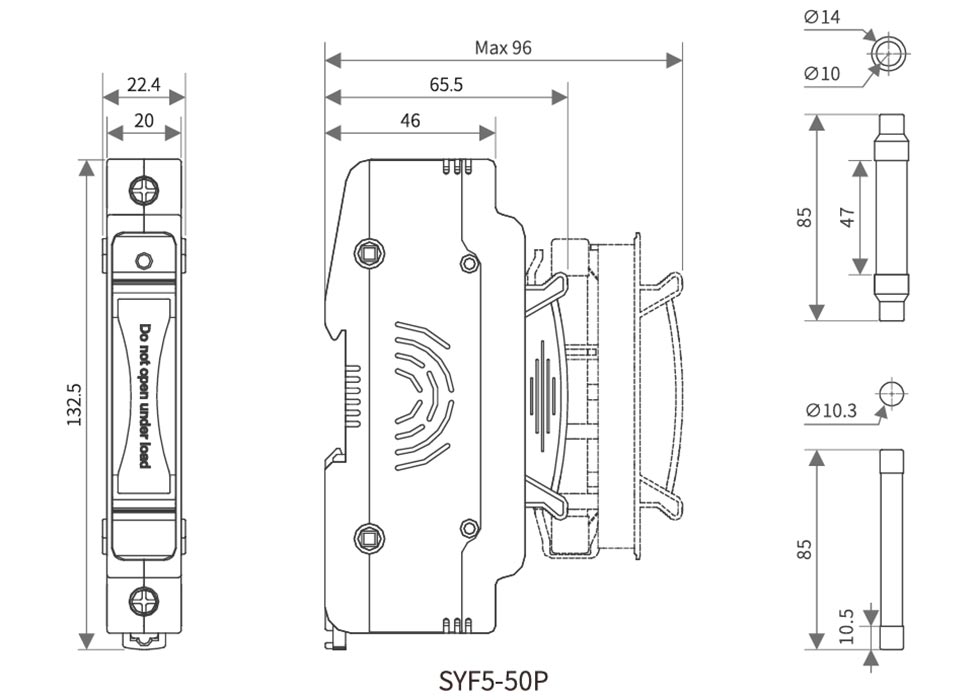

Udseende og installationsmål

DC ledningsdiagram
