1000V DC Combiner Box 4 In 2 Out Isolator type

1000V DC Combiner Box 4 In 2 Out Isolator type, leveret af Kina producent Zhejiang Soutya New Energy LLC, er en 1000 V DC PV-kombinerenhed med et brandhæmmende pc-kabinet og IP66-beskyttelse, der sikrer høj holdbarhed og pålidelig udendørs ydeevne. Enheden integreres kritiske sikkerhedskomponenter inklusive 2 DC-overspændingsbeskyttelsesanordninger, 8 DC sikringsholdere og 2 DC-afbrydere af cage-type. Den er designet til leverer omfattende isolationsbeskyttelse, lækagebeskyttelse og jording beskyttelse i 4-strengede solcelleanlæg.

Teknisk parameter

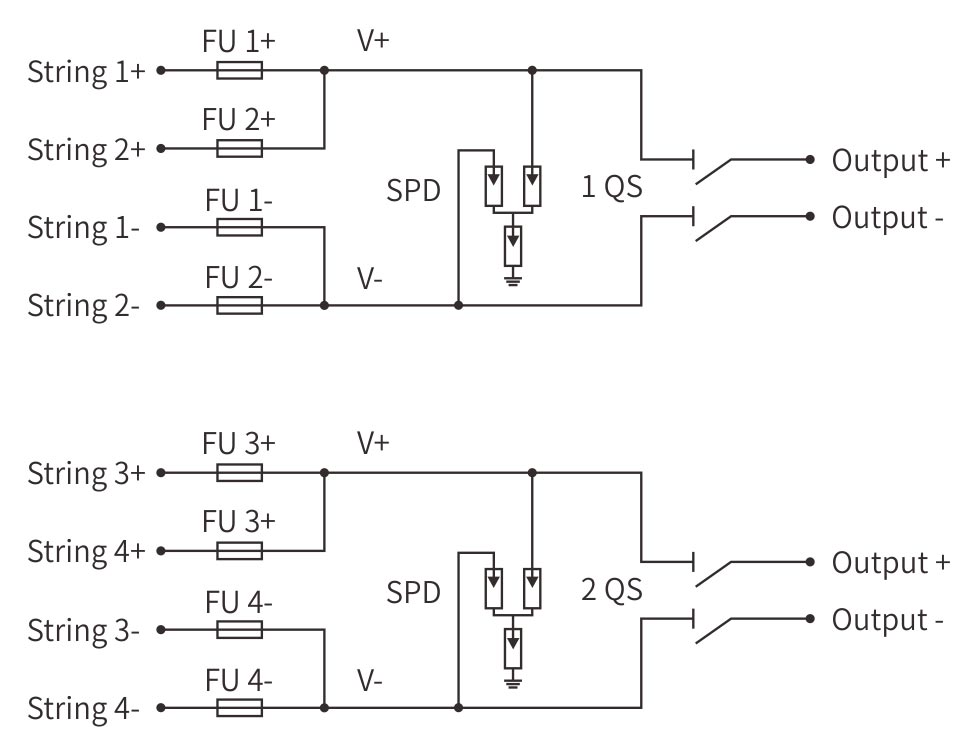

Ledningsdiagram

Applikationsscenarier

1,4-strenget kommercielt tag

Bygget til store butikker, værksteder og lagre, der kører fire PV-strenge på tværs af brede tage. Boksen slår dem sammen til to uafhængige udgange, altså én inverteren kan fodre butiksgulvet, mens en anden bakker op på kontoret. Tvilling drejeisolatorer giver lock-out på få sekunder, og IP66 holder støvstorme og slange-downs ud.

2.Solar Farm Sub-arrays

Glider på kombinererborde i 1-10 MW solcelleanlæg. Fire sub-arrays kommer ind, to homerun-kabler går ud - hver med sin egen isolator - så O&M-besætningerne kan lade sig gøre lukke halvdelen af feltet for strengudskiftning uden at røre resten. Dobbelt SPD'er sluger lynnedslag i nærheden.

3.Højkraftlandbrug

Clips til staldvægge eller pivotvandede marker, hvor fire strenge driver pumper og korntørrere. Individuelle sikringer pr. streng stopper en jordfejl i én linje fra at dræbe hele afgrødens vandforsyning. UV-stabil IP66-skal griner ved gødningsstøv og daglige opvaske.

4.Solar-Storage Hybrider

Monteres på batterihuset: fire strenge ind, udgang A til hybrid inverteren, udgang B til MPPT-opladeren. Begge veje kan isoleres med et twist af sit eget håndtag, så teknikere kan skifte batterier eller genstarte inverteren uden mørkere den kritiske belastning.

5. Remote Telecom / Off-Grid stationer

Stropper til stangen bag fire slimline-paneler, der føder overflødige DC-ringe til radioer og sensorer. Brandhæmmende, IP66 kapsling overlever -40 °C nætter og ørkensol, mens de to outputben holder kommunikationsudstyret i live selv når den ene side er nede til service.
