Hvorfor er 200-4000A knivkontakten et kritisk valg til højstrøms strømisolering

Abstrakt:Pålidelig isolering er afgørende i industriel distribution, energilagring, solcelleanlæg, generatorinstallationer og andre højstrøms elektriske applikationer. De200-4000A knivafbryderfraSoutyaer designet til at give pålidelig switching og synlig brudisolering til lavspændingsstrømsystemer. Med robust konstruktion, klingekonfigurationer til forskellige strømværdier, fortinnede ledende komponenter og overensstemmelse med GB/T 14048.3 og IEC/EN 60947-3, kan denne type knivafbryder understøtte krævende krav til elektrisk isolering, samtidig med at den forenkler vedligeholdelsen og forbedrer driftssikkerheden.

Indholdsfortegnelse

• Hvad er en 200-4000A knivafbryder?
• Hvorfor er højstrømsisolering vigtig?
• Hvad er nøglefunktionerne ved 200-4000A knivkontakten?
• Hvad er de vigtigste specifikationer og konfigurationer?
• Hvor kan en 200-4000A knivafbryder bruges?
• Hvordan skal du vælge den rigtige knivkontakt?
• Hvordan kan du forbedre installations- og vedligeholdelsessikkerheden?
• Ofte stillede spørgsmål
• Konklusion

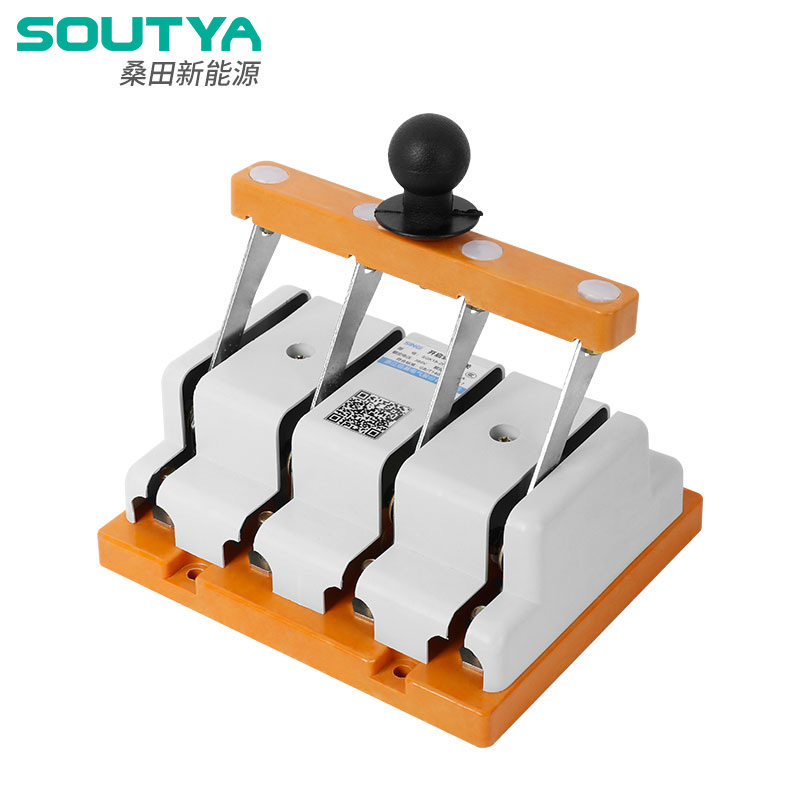

Hvad er en 200-4000A knivafbryder?

A 200-4000A knivafbryderer en højstrømskoblings- og isolationsenhed beregnet til elektriske lavspændingsdistributionssystemer. I modsætning til en konventionel kontrolkontakt, der primært er designet til hyppig drift, giver en knivkontakt en klar fysisk adskillelse mellem ledende komponenter, når den åbnes. Denne synlige isolation kan være særlig værdifuld under elektrisk inspektion, service, vedligeholdelse og lockout/tagout-procedurer.

SYK18-serien leveret af Soutya dækker højstrømsapplikationer og er designet til brug i distributionsbokse, kontrolpaneler, hovedafbryderpositioner, energilagringssystemer, solcelleudstyr, bussektioner og generatorrelaterede installationer. Fabrikantens offentliggjorte specifikationer identificerer GB/T 14048.3 og IEC/EN 60947-3 som gældende standarder.

For indkøbsteams er nøgleværdien af ​​dette produkt ikke blot dets høje nuværende vurdering. Switchen kombinerer strømføringsevne med en ligetil mekanisk struktur og synlig brudisolering, hvilket gør den velegnet til applikationer, hvor vedligeholdelsespersonale har brug for et klart identificerbart isolationspunkt.

Hvorfor er højstrømsisolering vigtig?

I takt med at elektriske anlæg bliver større, bliver konsekvenserne af en forkert isoleringsprocedure også mere alvorlige. Industrielle faciliteter, batterienergilagringssystemer, PV-installationer og generatorsystemer kan involvere betydelige driftsstrømme. En korrekt valgt isoleringsenhed hjælper med at etablere et kontrolleret adskillelsespunkt, før vedligeholdelsesarbejdet påbegyndes.

En højstrøms knivafbryder kan give flere praktiske fordele:

• Klar isolation:Den fysiske klingeposition giver en let genkendelig åben tilstand.
• Vedligeholdelsessupport:Et dedikeret frakoblingspunkt kan forenkle planlagte serviceprocedurer.
• Højstrømskompatibilitet:Modeller kan vælges i henhold til de aktuelle krav til installationen.
• Mekanisk enkelhed:Den grundlæggende betjeningsmekanisme kan reducere afhængigheden af ​​komplekse elektroniske styresystemer.
• Systemintegration:Knivkontakter kan indbygges i distributionsskabe, samleskinnesystemer, ESS-udstyr og generatorapplikationer.

Soutya beskriver for eksempel applikationer i 0,4 kV energilagringsskabe, hvor afbryderen kan installeres efter hovedafbryderen for at skabe et synligt isolationsgab efter PCS-nedlukning.

Hvad er nøglefunktionerne ved 200-4000A knivkontakten?

Ydeevnen af ​​en højstrøms knivafbryder afhænger af mere end dens nominelle strømstyrke. Kontaktstruktur, tryk, ledende materialer, mekanisk konfiguration og installationsforhold har alle indflydelse på langsigtet pålidelighed.

1. Forskellige klingekonfigurationer

Ifølge Soutyas produktinformation bruger 200A- og 400A-versionerne enkelte blade, mens 600A-, 1000A- og 1500A-versionerne bruger dobbelte blade. Denne konfiguration gør det muligt at tilpasse den ledende struktur til forskellige strømniveauer og mekaniske krav.

2. Forbedret kontakttryk

Bladfjedre er installeret på begge sider af knivene for at hjælpe med at opretholde kontakttrykket. Stabilt kontakttryk er vigtigt, fordi dårlig kontakt kan øge modstanden, generere varme og reducere den elektriske pålidelighed.

3. Tinnbelagte ledende komponenter

Bladene, forbindelsespladerne og kontakterne er fortinnet. Denne overfladebehandling er beregnet til at forbedre overfladebeskyttelsen og kontaktydeevnen af ​​ledningsforbindelser, hvilket er særligt relevant i krævende elektriske miljøer.

4. Synlig-Break Isolation

En af de mest praktiske fordele ved en knivkontakt er evnen til visuelt at bekræfte, at den ledende bane er blevet adskilt. Denne funktion er især nyttig, hvor vedligeholdelsespersonale har brug for en tydelig fysisk indikation af isolation.

5. Højstrømsdesignfleksibilitet

For større installationer kan strømstyrken strække sig til tusindvis af ampere. Dette gør produktkategorien relevant for højkapacitets skinnesystemer, stort energilagerudstyr, forsyningsinfrastruktur og generatorapplikationer.

Hvad er de vigtigste specifikationer og konfigurationer?

Ved vurdering af en200-4000A knivafbryder, bør købere sammenligne den elektriske bedømmelse, vingearrangementet, påtænkt anvendelse, installationsposition og gældende standarder i stedet for at vælge en model udelukkende baseret på det maksimale aktuelle antal.

Fordi den offentliggjorte produktside ikke giver alle detaljerede elektriske parametre for hver klassificering op til 4000A, bør købere anmode om det nøjagtige tekniske datablad for den påkrævede strøm, spænding, polarrangement, installationsmetode og anvendelse, før de afgiver en produktionsordre.

Hvor kan en 200-4000A knivafbryder bruges?

Det brede strømområde gør denne type switch velegnet til flere højstrøms elektriske applikationer. Soutya identificerer specifikt flere repræsentative scenarier.

Industrielle energilagringssystemer

I industrielle ESS-skabe kan knivafbryderen fungere som et synligt brud-isolationspunkt efter hovedafbryderen. Dette gør det muligt for teknikere at etablere et klart identificerbart adskillelsespunkt under vedligeholdelse.

Lavspændingsbussektionsisolering

Storstrømsversioner såsom 2000A, 2500A og 3150A kan bruges til bus-tie-isolering. Soutya beskriver disse konfigurationer som egnede til lavspændingsbussektionsapplikationer, hvor mekanisk isolering er vigtig.

PV Combiner Box-applikationer

Tilpassede konfigurationer kan bruges til DC-isolering i solcelleanlæg. Når den bruges i et PV-miljø, skal afbryderen dog vælges specifikt til systemspændingen, DC-koblingskrav, lysbuekarakteristika og gældende standarder.

Generator og forsyningsisolering

Knivkontakter kan også placeres opstrøms for automatisk overførselskontaktudstyr i generatorapplikationer. Et fysisk isolationspunkt kan hjælpe med at forhindre utilsigtet tilbageføring under vedligeholdelsesoperationer. Soutya identificerer en 3150A-konfiguration til generatorsystemer som et applikationseksempel.

Hvordan skal du vælge den rigtige knivkontakt?

For ingeniør- og indkøbsteams kræver valg af den korrekte model en vurdering på systemniveau. Overvej følgende faktorer:

1. Nominel strøm:Bestem den kontinuerlige driftsstrøm og den nødvendige designmargin.
2. AC eller DC applikation:Bekræft, om den valgte konfiguration er specifikt egnet til den påtænkte strømtype og spænding.
3. Spændingsværdi:Bekræft kompatibilitet med den faktiske systemspænding.
4. Krav til kortslutningsmodstand:Evaluer den potentielle fejlstrøm og den nødvendige modståelsesvarighed.
5. Bladkonfiguration:Bekræft, om et enkelt- eller dobbeltbladsarrangement er passende.
6. Installationsdimensioner:Tjek skabsplads, samleskinnearrangement, klemmer og betjeningsadgang.
7. Driftsmetode:Overvej håndtagsplacering, frontbetjening, sammenlåsning og lockout/tagout-krav.
8. Standarder og certificering:Bekræft overholdelse af de standarder, der kræves af destinationsmarkedet og -projektet.

Det er også vigtigt at skelne en knivafbryder fra en afbryder. En knivafbryder er primært valgt til koblings- og isolationsfunktioner og bør ikke automatisk betragtes som en erstatning for overstrøms- eller kortslutningsbeskyttelse. Systemdesignere bør koordinere det med passende upstream- og downstream-beskyttelsesanordninger.

Hvordan kan du forbedre installations- og vedligeholdelsessikkerheden?

Selv en robust knivkontakt kan fungere dårligt, hvis den er forkert installeret eller utilstrækkeligt vedligeholdt. Elektriske ingeniører og vedligeholdelsesteam bør følge producentens installationsinstruktioner og de gældende elektriske sikkerhedsforskrifter.

• Bekræft, at switch-bedømmelsen matcher de faktiske systemkrav.
• Sørg for, at alle forbindelser er korrekt strammet i henhold til producentens specificerede krav.
• Inspicer kontaktflader med jævne mellemrum for kontaminering, oxidation, overophedning eller unormalt slid.
• Kontroller, at betjeningsmekanismen bevæger sig jævnt uden for stor modstand.
• Oprethold tilstrækkelig frigang og undgå utilsigtet kontakt med spændingsførende komponenter.
• Brug passende lockout/tagout-procedurer under vedligeholdelse.
• Betjen aldrig en kontakt uden for dens specificerede elektriske mærke eller anvendelsesbetingelser.

For kritiske installationer bør periodisk inspektion indarbejdes i stedets forebyggende vedligeholdelsesprogram. Enhver unormal temperaturstigning, misfarvning, beskadiget isolering, løs forbindelse eller mekanisk deformation bør undersøges af kvalificeret personale.

Ofte stillede spørgsmål

Hvilke aktuelle klassificeringer er tilgængelige for 200-4000A knivafbryderen?

Produktserien dækker et bredt 200-4000A sortiment. Den offentliggjorte side identificerer specifikt enkeltbladskonfigurationer til 200A og 400A og dobbeltbladskonfigurationer til 600A, 1000A og 1500A. For højere aktuelle krav bør købere bekræfte den nøjagtige model og konfiguration med producenten.

Hvilke standarder følger SYK18 knivkontakten?

Soutya oplyser, at SYK18-serien er designet efter GB/T 14048.3 og IEC/EN 60947-3. Projektspecifikke certificerings- og overholdelseskrav bør stadig bekræftes før indkøb.

Kan en knivafbryder erstatte en afbryder?

Ikke generelt. En knivafbryder er hovedsageligt beregnet til omskiftning og isolering. Strømafbrydere giver beskyttelsesfunktioner såsom afbrydelse af overbelastning og kortslutningsforhold. De to enheder kan arbejde sammen som en del af et koordineret elektrisk beskyttelsessystem.

Hvor er en højstrøms knivafbryder almindeligvis installeret?

Typiske anvendelser omfatter industrielle ESS-skabe, lavspændingsbussektioner, PV elektrisk udstyr, distributionsbokse, kontrolpaneler, generatorsystemer og hovedafbryderpositioner.

Hvad skal jeg bekræfte, før jeg køber en 200-4000A knivafbryder?

Bekræft den nominelle strøm, driftsspænding, AC/DC-applikation, polarrangement, krav til kortslutningsmodstand, installationsdimensioner, tilslutningsmetode, betjeningsmekanisme, standarder og eventuelle projektspecifikke certificeringskrav.

Konklusion

De200-4000A knivafbryderer en praktisk løsning til højstrømskobling og synlig elektrisk isolering, hvor pålidelig mekanisk drift og tydelig vedligeholdelsesadskillelse er vigtig. Soutyas SYK18-serie kombinerer flere strømkonfigurationer, bladfjederkontakttryk, fortinnede ledende komponenter og applikationer, der spænder over industrielle ESS, PV-systemer, lavspændingsbussektioner og generatorinstallationer. For ingeniører og indkøbsprofessionelle bør valget af den korrekte model altid begynde med de faktiske elektriske parametre og sikkerhedskrav for projektet.
