Sådan dimensioneres en DC Combiner Box korrekt til dit solpanelsystem

Har du nogensinde spekuleret på, om dit solpanelsystem fungerer så effektivt og sikkert, som det burde være? Som solcelleanlægsejer eller installatør har du sandsynligvis fokuseret på panelerne og inverterne. Men der er en kritisk komponent, som ofte ikke får det søgelys, den fortjener:DC kombinationsboks. Denne ubesungne helt i dit PV-array styrer den komplekse strøm af strøm fra dine paneler og sikrer, at alt kører glat og beskyttet. At vælge den forkerte kan føre til energitab, sikkerhedsrisici og frustrerende nedetid. PåSoutya, forstår vi disse smertepunkter indgående. Gennem mange års ingeniør- og felterfaring har vi set, hvordan en korrekt størrelseDC kombinationsboksdanner den robuste rygrad i en pålidelig solcelleinstallation. Denne guide vil lede dig igennem, på en professionel, men ligetil måde, præcis hvordan du skal dimensionere denne afgørende komponent til dine specifikke behov.

Hvad er en DC Combiner Box præcis, og hvorfor betyder størrelsen noget?

Lad os starte med det grundlæggende. ENDC kombinationsbokser et kabinet monteret mellem dine solpaneler og inverteren. Dens primære opgave er at konsolidere outputtet fra flere solcellestrenge (grupper af paneler forbundet i serie) til et enkelt par ledere, der føder inverteren. Men det gør så meget mere. Den rummer kritiske beskyttelsesenheder som sikringer eller afbrydere for hver streng, der beskytter mod farlige omvendte strømme og overbelastninger. Det giver også et centralt, sikkert punkt til systemovervågning, vedligeholdelse og frakobling.

Så hvorfor er størrelsen så kritisk? En underdimensioneret kombinationsboks kan overophedes, udløse beskyttelsesanordninger unødigt eller endda blive en brandrisiko. En overdimensioneret boks, selvom den er sikker, betyder, at du har brugt penge på kapacitet, du ikke har brug for, og optaget mere plads end nødvendigt. Korrekt dimensionering skaber den perfekte balance mellem sikkerhed, ydeevne og omkostningseffektivitet. Det sikrer dinDC kombinationsboksekan håndtere den maksimale elektriske strøm og spænding dit array producerer, både under normale og ekstreme forhold.

Hvilke elektriske nøgleparametre skal du først beregne?

Før du overhovedet ser på produktkataloger, skal du indsamle nogle grundlæggende data fra dit panelarraydesign. Dette er ikke så skræmmende, som det lyder. Du vil primært arbejde med fire nøgleparametre: Maksimal strømstrøm (Imp), Kortslutningsstrøm (Isc), åben kredsløbsspænding (Voc) og Maksimal systemspænding. Disse værdier findes på databladet for dine solpaneler og er påvirket af din lokale temperatur.

• Strengestrøm:Dette bestemmer den nødvendige strømstyrke for indgangssikringerne/afbryderne og de interne samleskinner. Nøgleværdien her erKortslutningsstrøm (Isc)af et enkelt panel. Du anvender derefter sikkerhedsfaktorer.

• Strengespænding:Dette bestemmer den spænding, der kræves for boksens komponenter. Den kritiske værdi erÅben kredsløbsspænding (Voc)af et enkelt panel, justeret til den koldeste forventede temperatur på dit websted. Du gange det justerede panel Voc med antallet af paneler i en enkelt seriestreng.

Lad os forenkle dette med et praktisk eksempel. Antag, at vi bruger 400W paneler med følgende specifikationer:

• Isc = 10,5 A

• Vo = 40,5 V

• Temperaturkoefficient for Voc = -0,3%/°C

Overvej nu et sted, hvor den laveste registrerede temperatur er -10°C, og vi har 12 paneler pr. streng. Regnestykket ville se sådan ud:

Tabel 1: Eksempel på beregning af nøgle elektriske parameter

Disse beregnede værdier - ca. 537V og 10,5A pr. streng - er grundlaget for at vælge dinDC kombinationsboks.

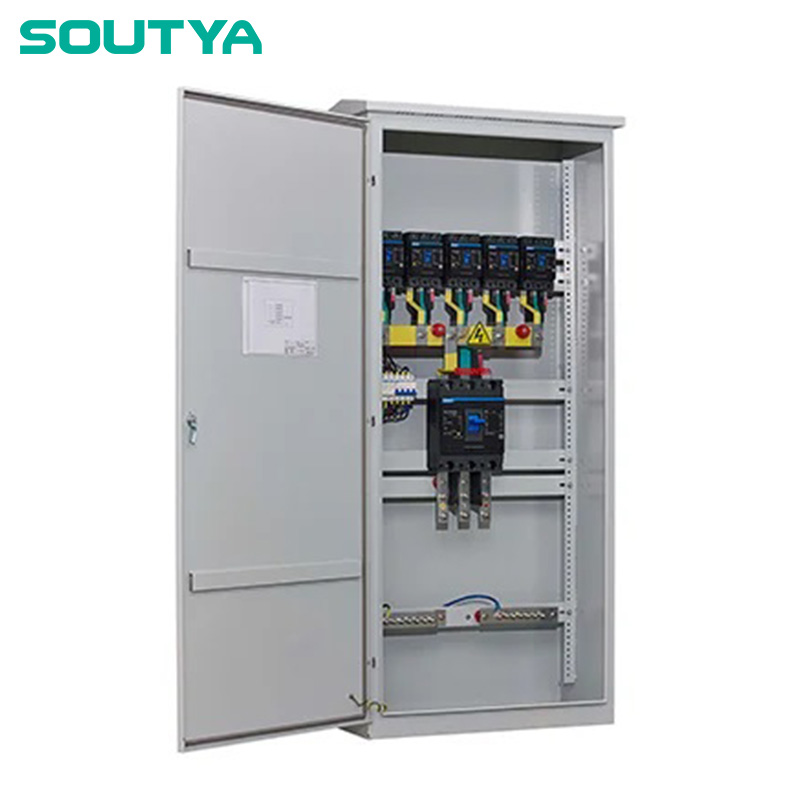

Hvordan vælger du den rigtige Soutya DC kombinationsboksmodel?

Når du har dine elektriske kerneparametre, er det næste trin at matche dem med en kompatibel kombinationsboks. Det er herSoutyaprodukter skinner og tilbyder klare, robuste specifikationer designet til virkelige applikationer. Du skal overveje flere boksspecifikationer.

• Maksimal inputstrenge:Hvor mange separate strenge skal du kombinere? Vores kasser kommer i 4-i-1, 6-i-1, 8-i-1, 10-i-1 og endnu større konfigurationer.

• Maksimal systemspænding (Vdc):Dette skal overstige dinJusteret strengvocberegnet i tabel 1. For vores eksempel med 537V ville en 600V eller 1000V-klassificeret boks være velegnet, hvor 1000V giver mere frihøjde til fremtidig udvidelse.

• Nominel strenginputstrøm (A):Sikrings- eller afbryderværdien pr. streng. Det skal være mindst 156 % af strengens Isc (i henhold til NEC-retningslinjer). For vores 10,5A Isc: 10,5A * 1,56 =16,38A. Du ville vælge den næste standardstørrelse op, typisk en20Asikring.

• Main Output Current Rating (A):Klassificeringen af ​​hovedudgangsafbryderen eller sikringen. Dette er baseret påsummen af ​​alle strenginputstrømmeganget med en sikkerheds- og mangfoldighedsfaktor.

Lad os sige, at vores eksempelprojekt har 6 identiske strenge. Sådan vælger vi enSoutyamodel:

Tabel 2: Soutya Combiner Box Selection Guide (Eksempel: SY-COM-6S)

Som du kan se, erSoutyaSY-COM-6S-modellen opfylder, men overgår ikke blot vores eksempelsystems krav, hvilket giver vitale sikkerhedsmargener og værdifulde valgfrie funktioner. VoresDC kombinationsbokseer bygget med denne filosofi: Giver frihøjde for pålidelighed og muligheder for indsigt.

Hvad er de almindelige ofte stillede spørgsmål om DC Combiner Boxes?

Navigering i detaljerne kan give mange spørgsmål. Her er tre af de hyppigste, vi støder påSoutya.

FAQ 1: Kan jeg forbinde strenge med forskellige antal paneler eller forskellige panelmærker til den samme DC-kombinationsboks?
Det er teknisk muligt, men anbefales generelt ikke, medmindre boksen er specielt designet til det. Det primære problem er spændingsuoverensstemmelse. Strenge med forskellige spændinger (på grund af forskellige panelantal eller specifikationer) vil forsøge at udligne, når de kombineres, hvilket fører til et tab af udgangseffekt og potentiel stress på strengen med lavere spænding. For optimal ydeevne er alle strenge forbundet til en standardDC kombinationsboksskal være identisk i panelmodel, antal og orientering.

FAQ 2: Har jeg altid brug for en sikring til hver streng i min kombinationsboks?
Ikke altid. National Electrical Code (NEC) giver en vigtig undtagelse. Hvis du kun har to strenge parallelt, har du typisk ikke brug for strengsikringer, fordi den maksimalt mulige omvendte strøm fra en sund streng til en defekt streng sandsynligvis ikke overstiger den defekte strengs ampacitet. Men hvis du har tre eller flere strenge parallelt, er sikringer eller afbrydere for hver streng detobligatoriskfor at beskytte mod overdreven omvendt strøm. Alle standardSoutyaKombinationsbokse leveres prækonfigureret med den nødvendige beskyttelse pr. streng for fuld overensstemmelse og sikkerhed.

FAQ 3: Hvor vigtig er IP-klassificeringen (Ingress Protection) for en kombinationsboks, og hvad skal jeg kigge efter?
Ekstremt vigtigt. DeDC kombinationsbokser installeret udendørs, udsat for regn, støv og muligvis sne. En dårlig tætning kan føre til indtrængning af fugt, hvilket kan forårsage korrosion, kortslutninger og systemfejl. For de fleste udendørs applikationer, en minimumsvurdering påIP65anbefales. Denne klassificering garanterer fuldstændig beskyttelse mod støvindtrængning og beskyttelse mod lavtryksvandstråler fra enhver retning.Soutyaindhegninger er typisk klassificeretIP65eller højere, hvilket sikrer langtidsholdbarhed under barske miljøforhold.

Hvordan påvirker fysiske og miljømæssige faktorer dit valg?

De elektriske specifikationer er halvdelen af ​​historien. Hvor og hvordan du monterer kassen er lige så afgørende. Overvej kabinetmaterialet - dielektrisk plast er omkostningseffektivt og korrosionssikkert, mens metal (som pulverlakeret aluminium) tilbyder overlegen mekanisk styrke og varmeafledning. Den fysiske størrelse skal rumme alle komponenter med passende ledningsbøjningsplads. Kanalindgangsplaceringer bør matche din ledningsplan.

Miljø er nøglen. Kystområder kræver høj korrosionsbestandighed. Områder med høj lynaktivitet gør en indbygget højkapacitets Surge Protective Device (SPD) ikke-omsættelig. For varmt klima skal du sikre dig, at boksens temperaturklassificering og de-klassificeringen af ​​dens komponenter (såsom sikringer) er tilstrækkelig. PåSoutya, vi ingeniør voresDC kombinationsboksemed disse globale udfordringer i tankerne, ved at bruge materialer og designs, der holder testen af ​​tid og elementer.

Klar til at bygge et sikrere, mere effektivt solsystem?

Dimensionering af dinDC kombinationsbokskorrekt er ikke kun en teknisk boks-tikkende øvelse; det er en investering i sikkerheden, effektiviteten og levetiden for hele din solenergiinvestering. Ved metodisk at beregne dine strengparametre og matche dem til et robust, veldesignet produkt, eliminerer du et stort fejlpunkt og får ro i sindet.

PåSoutya, vi er specialiserede i at give den ro i sindet. Vores udvalg afDC kombinationsbokseer konstrueret med præcision, bygget med holdbarhed og designet til klarhed – hvilket gør udvælgelsen og installationsprocessen nemmere for fagfolk og sikrer pålidelig ydeevne i årevis. Vi sælger ikke kun komponenter; vi leverer den grundlæggende pålidelighed, som dit solenergisystem afhænger af.

Har du et specifikt projekt i tankerne eller har brug for ekspertrådgivning om at vælge den perfekte kombinationsboks til dit unikke setup?Vores tekniske supportteam er klar til at hjælpe.Kontakt osi dagfor en personlig konsultation, detaljerede produktdatablade eller for at finde en distributør i nærheden af ​​dig. Lad os sammen bygge en sikrere, smartere solfremtid.
