1500V Solar DC Disconnect Combiner Box

1500V Solar DC Disconnect Combiner Box, leveret af Kina producent Zhejiang Soutya New Energy LLC, er en 1500 V DC PV-kombinerenhed med et kabinet af aluminiumslegering og IP66-beskyttelse, der sikrer høj holdbarhed og pålidelig udendørs ydeevne. Enheden integrerer kritisk sikkerhedskomponenter, herunder DC-overspændingsbeskyttelsesanordninger, DC-isolatorer og en DC hovedafbryder. Den er designet til at levere omfattende isolering, lækage og jordingsbeskyttelse i solcelleanlæg.

Teknisk parameter

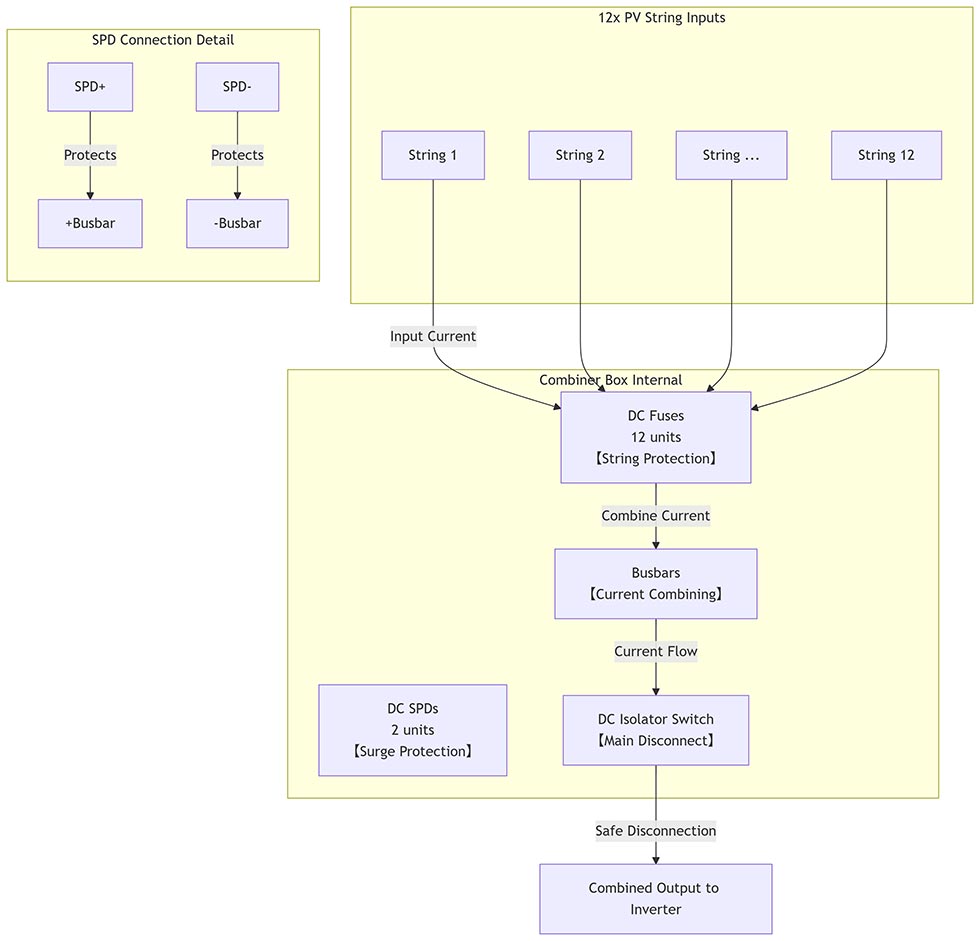

Ledningsdiagram

Applikationsscenarier

1. PV-felter i brugsskala – Central inverter-aggregation

Gulvmonteret på ståltværarme mellem trackerrækker, 12-i-1 boksen konsoliderer et dusin 1500 V-strenge i ét homerun-kabel. Individuel sikring holdere beskytter hver streng mod omvendt strømfejl, mens dobbelte SPD'er (± og PE) klemmelynstød induceret over lange jævnstrømsløb. Det vigtigste roterende isolator leverer synlig brud-isolering ved kombinereren, hvilket tillader vedligeholdelsespersonale til at spærre hele 1500 V-bussen inden arbejde på central inverter eller transformer.

2. Store kommercielle hustage – Multi-MPPT strenggruppering

Installeret på ballastbakker på tværs af ekspansive flade tage, fodrer enheden 12 separate strenge i en enkelt MPPT-indgang på en 250 kW inverter. String-niveau fusing forhindrer fejludbredelse mellem arrays, og isolatoren giver elektrikere et lokalt afbrydelsespunkt under udskiftning af inverter eller IR-scanning inspektioner, hvilket eliminerer behovet for at lukke hele taget ned.

3.Agrovoltaiske installationer – Forhøjede tracker-kombinere

Ophængt på pylonstrukturer over afgrøderækker samler kabinettet sig strøm fra forhøjede bifaciale moduler. IP66 tætningsblokke vandingsspray og støv, mens dobbelte SPD'er beskytter mod sommertordenvejr, der er almindelige i landlige sletter. Isolatorkontakten gør det muligt for landmændene at afbryde jævnstrøm sikkert kredsløb før justering af trackerhældning eller servicering af kunstvandingsbomme.

4.Industrielle mikronetværker – DC-koblede lagerfronter

Sokkelmonteret i kanten af solcelle-carporte forbundet med batteribeholdere, kombinereren slår 12 strenge sammen til en 1500 V DC bus, der forsyner PCS-opladere. Samleskinner vurderet til 400 A kontinuerligt håndtag opbevaring opladning/afladning cykler, og Isolatoren sørger for nødstop for brandmænd, når den er integreret med mikrogitterets lysbue-fejldetektionssystem.

5. Fjerntliggende ørkensolanlæg – Langstrengede knudepunkter for barske omgivelser

Fastgjort på betonpuder midt i ørkenarrays, kan kassen modstå 55 °C omgivelser og vindblæst sand. Twin SPD'er beskytter mod fjerne lynnedslag på kilometervis af DC-kabler, mens hovedisolatoren tillader nattetid lock-out uden invertereksponering, hvilket sikrer minimal nedetid under modulet rengøring eller sporingsmotorbytte.
