Højspændings DC-miniatureafbryder

SYB5-40P High Voltage DC Miniature Circuit Breaker, leveret af den Kina-baserede producent Zhejiang Soutya New Energy LLC, giver 1 500 V DC kredsløbsbeskyttelse.
Nøglefunktioner
• Højspændingskapacitet: enkeltpolet 500 V DC, op til 1.500 V DC – færre strenge, lavere omkostninger.
• Ikke-polariseret, tovejsbeskyttelse for hurtigere og nemmere installation.
• Dobbeltbrudskontakter med ekstra bred kontaktåbning for overlegen sikkerhed.
• Ideel til DC-kombinationsbokse i solcelleanlæg.

Send forespørgsel

Produkt beskrivelse

SGB5-40P High Voltage DC Miniature Circuit Breaker leveret af Kina producent Zhejiang Soutya New Energy LLC, er en 1500 V DC, tovejs og ikke-polariseret miniatureafbryder med 1,5 kA brydning, ideel til PV, BESS og EV-opladerbeskyttelse.

Karakteristisk

mikro-gitre.
Ikke-polær, tovejs beskyttelse;
Overbelastningsbeskyttelse;
Kort bue;
Kortslutningsbeskyttelse;
Høj brudkapacitet;

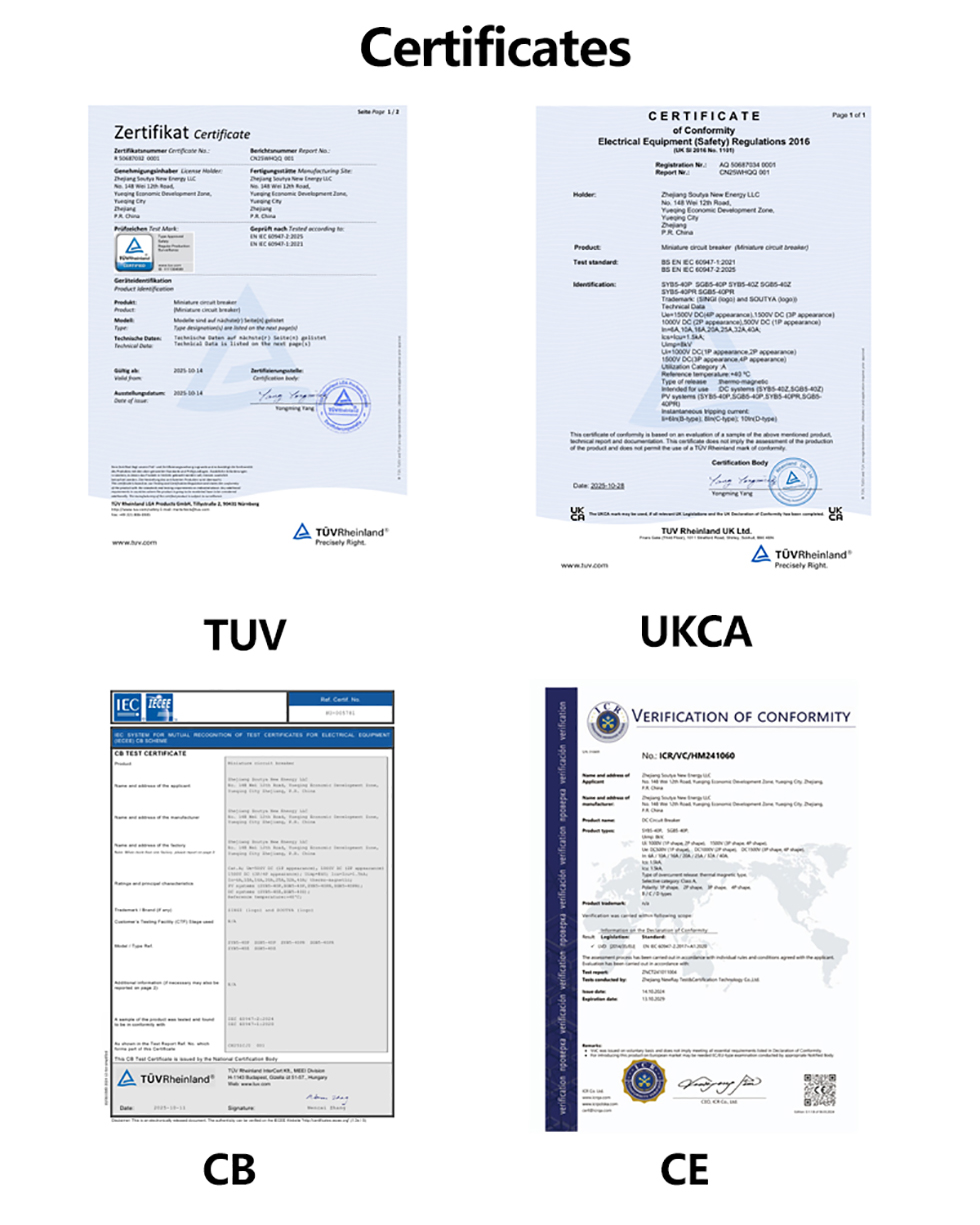

Certifikater: CB ,CE, TUV , UKCA

Applikationsscenarier

SGB5-40P højspændings DC miniatureafbryder giver pladsbesparende, sikker, tovejsbeskyttelse til 1 500 V DC vedvarende energisystemer—PV, opbevaring, EV-opladere og DC

1. PV DC-kombinationsbokse

– 1500 V DC-rating tillader længere strenge, hvilket skærer antallet af kombinationsbokse; tovejsbeskyttelse håndterer omvendt nattetid strømme.

2. Kommercielle / boligbatteristativer

– Ikke-polariseret ledningsføring forenkler parallelisering eller udskiftning af batteri moduler; termisk-magnetisk udløsning isolerer hurtigt opladnings-/afladningsfejl.

3. 150 kW+ DC hurtigladestationer

– 18 mm bred DIN-skinnedesign passer til kompakte opladerkabiner; 1,5 kA brydekapacitet sikrer den interne DC-bus.

4. DC mikro-net og datacenter DC distribution

– Beskytter 750 V / 1 000 V / 1 500 V DC forgreningskredsløb; B, C eller D kurver matcher forskellige belastningsprofiler.

5. Stor højde eller udendørs distribueret PV

– Fungerer fra -30 °C til +70 °C uden reduktion op til 2 000 m højde, der passer til barske miljøer.

Teknisk parameter

Model		SGB5-40P
Pol		1P	2P	3P	4P
Nominel arbejdsspænding Ue		500VDC	1000VDC	1500VDC	1500VDC

Maksimal rammestrøm		40A
Vurderet strømind		6A, 10A, 16A, 20A, 25A, 32A, 40A
Nominel isolationsspænding Ui		1000VDC		1500VDC
Nominel impulsmodstandsspænding Uimp		8kV

Tripping egenskaber		B/C/D
Tripping type		Termisk-magnetisk
Operationel brydekapacitet Ics		1,5kA(DC)

Ultimativ brudkapacitet lcu		1,5kA(DC)
Elektrisk liv
Faktisk gennemsnitsværdi		Gennemsnit 1000 gange
Standard specificeret værdi		300 gange
Mekanisk liv
Faktisk gennemsnitsværdi		≥15000 gange
Standard specificeret værdi		9700 gange
Overspændingskategori		Ⅲ
Forureningsgrad		3
Beskyttelsesniveau		IP40; Termina IP20
Fugt- og varmebestandighed		Kategori 2
Relativ luftfugtighed		≤95 %
Vibrationsmodstand		I henhold til IEC60068-2-6
Parametre for mekanisk slagmodstand		I henhold til IEC60068-2-27

Ledningskapacitet		2,5 ~ 35 mm²
Ledningsmoment		3,0 Nm
Driftsomgivelsestemperatur		-30℃~+70℃
Opbevaring omgivende temperatur		-40℃~+85℃
Installationsmetode		DIN35
Højde		≤2000m
Vægt		0,13 kg/stang
Dimension	Længde	108 mm

	Bredde	18 mm	36 mm	54 mm	72 mm
	Højde	Max 78 mm
Pakke	Stk/æske	12	6	4	3

	Æske/karton	10
	Karton/Palle	80
Opbevaring		Produktet skal opbevares i et godt ventileret lager, med relativ luftfugtighed, der ikke overstiger 80 %, og den omgivende temperatur skal være mellem -40 ℃ og +80 ℃. Derudover bør der ikke være nogen sure, basiske eller ætsende gasser.

Udseende og installationsmål

High Voltage DC Miniature Circuit Breaker

DC ledningsdiagram

High Voltage DC Miniature Circuit Breaker

Derating faktor

Temperatur derating faktor tabel

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nominel driftsstrømkoefficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30℃	40℃	45℃	50 ℃	55°C	60℃	65°C	70℃
Nominel driftsstrømkoefficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Højde derating faktor tabel

Højde /m	2000	3000	4000	5000
Nominel arbejdsstrømkoefficient	1	0.96	0.91	0.86
Nominel arbejdsspændingskoefficient	1	1	1	1
Nominel effektfrekvens modstår spændingskoefficient	1	0.9	0.82	0.71
Nominel impulsmodstandsspændingskoefficient	1	0.9	0.82	0.71
Nominel grænse kortslutningssegmentkapacitet og elektrisk levetid Koefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Derating faktor tabel for side-by-side installation af MCBS

Antal MCB	1	2~3	4~5	6~8	9~10
In≤25A koefficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koefficient	1	0.92	0.8	0.7	0.6

Tilbehør

MX hjælpeudløseranordning
Nominel styrespænding Us	DC:24~48V AC:110~230V
Maksimal udløsningstid	<10 ms
Spole modstand	5Ω
Begræns strøm	≥1,6A
Mekanisk liv	10000 gange
Elektrisk liv	4000 gange
Ledningsmoment	0,8N·m
Ledningsevne	1,0 mm² hård ledning
	1,0 mm² Blød ledning med terminalsko
Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Der bør ikke være nogen eksplosive farlige stoffer og ingen skadelige gasser eller ledende støv, der kan korrodere eller beskadige isoleringen
Monteringsposition	Til venstre side af afbryderen

Installationsbetingelser	DIN35mm standard skinne montering

Hjælpekontakt OF
Kontaktbrudskapacitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum driftsspænding	5V


Minimum driftsstrøm	10mA


Nominel isolationsspænding	500V
Nominel begrænset kortslutningsstrøm Ik	1000A
Aftalt varmestrøm Ith	4A
Mekanisk liv	10000 gange
Elektrisk liv	4000 gange
Ledningsmoment	0,8N·m
Ledningsevne	1,0 mm²
Antal kontakter	1 normalt åben, 1 normalt lukket

Driftstemperaturområde	-30℃~+70℃
Miljøforhold	Der bør ikke være nogen eksplosive farlige stoffer og ingen skadelige gasser eller ledende støv, der kan korrodere eller beskadige isoleringen

Monteringsposition	Til venstre side af afbryderen

Installationsbetingelser	DIN 35mm standard skinne montering
