DC miniature afbryder

SYB5-80 DC-miniatureafbryderen, leveret af den kinesisk-baserede producent Zhejiang Soutya New Energy LLC, giver beskyttelse til AC 230/400V og DC 300~1200V kredsløb.
Nøglefunktioner
▶ Fælles for AC og DC (AC230/400V, DC300~1200V)
▶ Ingen positiv eller negativ polaritetsforskel, tovejsbeskyttelse, lettere at installere.
▶ Høj brydende kort bue, højere sikkerhed.

Send forespørgsel

Produkt beskrivelse

SYB5-80 DC miniatureafbryder, leveret af Kina-baseret producent Zhejiang Soutya New Energy LLC, er en 300-1200 V DC og 230/400 V AC tovejs og ikke-polariseret miniatureafbryder, med en 10 KA AC / 6KA DC brydekapacitet, designet til højspændingsbeskyttelse i PV systemer, batterienergilagringssystemer (BESS) og elektriske køretøjer opladningsudstyr.

Karakteristisk

Kortslutningsbeskyttelse, Overbelastningsbeskyttelse
Ultimativ brudkapacitet: 10 KA AC / 6 KA DC
Ikke-polær, tovejs beskyttelse
Kort buedannelse
Flammehæmmende materiale

Applikationsscenarier

1. Bolig- og kommercielle PV-kombinationsbokse

Beskytter 300–1200 V DC strengindgange og 230 V/400 V AC inverterudgange; enkelt-polet bredde fordobler tætheden i små indhegninger.

2.PV-batteri hybrid invertere

Tovejs, ikke-polariseret afbryder på 300–1200 V DC batteribushåndtag lade- og afladestrømme uden omledning.

3. Små DC EV-opladere (≤ 20 kW)

600–1200 V DC udgangsbusbeskyttelse; 6 kA brud fjerner lysbuefejl under plug-in/out begivenheder.

4.Telecom & datacenter DC racks

Polkombinationer sikrer 48 V/240 V/380 V-server eller UPS-grene op til 1200 V DC; DIN-skinnemontering sparer skabsplads.

5.Low-voltage DC mikro-net

380–1200 V DC-fordeling til LED-belysning, ventilatorer eller pumper; B/C/D kurver matcher forskellige belastningsegenskaber.

6. Barske eller højtliggende steder

−30 °C til +70 °C, ingen derating op til 2 000 m, passer til IP66-kapslinger til carporte, agrivoltaiske og taganlæg.

Teknisk parameter

Model		SGB5-80

Pol		1P	2P	3P	4P
Nominel arbejdsspænding Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Maksimal rammestrøm		80A
Nominel aktuel ind		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Nominel isolationsspænding Ui		690VAC
		600V DC 900VDC 1200VDC
Nominel impulsmodstandsspænding Uimp		8kV

Tripping egenskaber		B/C/D
Tripping type		Termisk-magnetisk
Ics Operationel brydekapacitet lcs		7,5kA(AC)6kA(DC)
Icu Ultimativ brudkapacitet lcu		10kA(AC)6kA(DC)
Elektrisk liv
Faktisk gennemsnitsværdi		Gennemsnit 4000 gange(AC)1000 gange(DC)

Standard specificeret værdi		1500 gange (AC) 300 gange (DC)

Mekanisk liv
Faktisk gennemsnitsværdi		≥15000 gange
Standard specificeret værdi		8500 gange(AC) 9700 gange(DC)

Overspændingskategori		Ⅲ
Forureningsgrad		3
Beskyttelsesniveau		IP40; Termina IP20
Fugt- og varmebestandighed		Kategori 2
Relativ fugtighed		≤95 %
Vibrationsmodstand		Basis IEC60068-2-6
Mekaniske parametre for slagfasthed		Basis IEC60068-2-27

Ledningskapacitet		25~35mm²
Ledningsmoment		3,0 Nm
Driftsomgivelsestemperatur		-30℃~+70℃
Opbevaring omgivende temperatur		-40℃~+85℃
Installationsmetode		DIN35
Højde		≤2000m
Vægt		0,13 kg/stang
Dimension	Længde	85 mm
	Bredde	18 mm	36 mm	54 mm	72 mm
	Højde	Max 78 mm
Pakke	Stk/æske	12	6	4	3
	Æske/karton	10
	Karton/Palle	80
Opbevaring		Produktet skal opbevares i et godt ventileret lager, med relativ luftfugtighed, der ikke overstiger 80 %, og den omgivende temperatur skal være mellem -40 ℃ og +80 ℃. Derudover bør der ikke være nogen sure, basiske eller ætsende gasser.

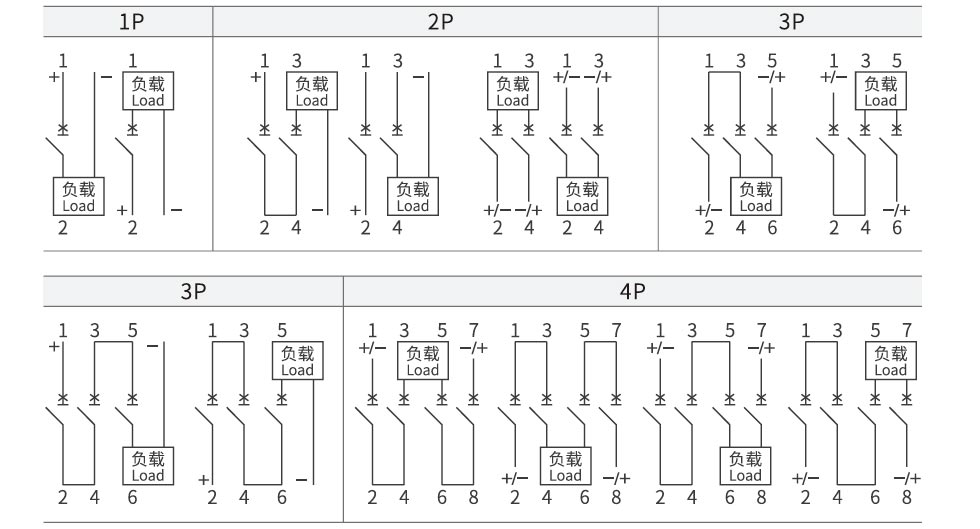

DC ledningsdiagram

DC Miniature Circuit Breaker

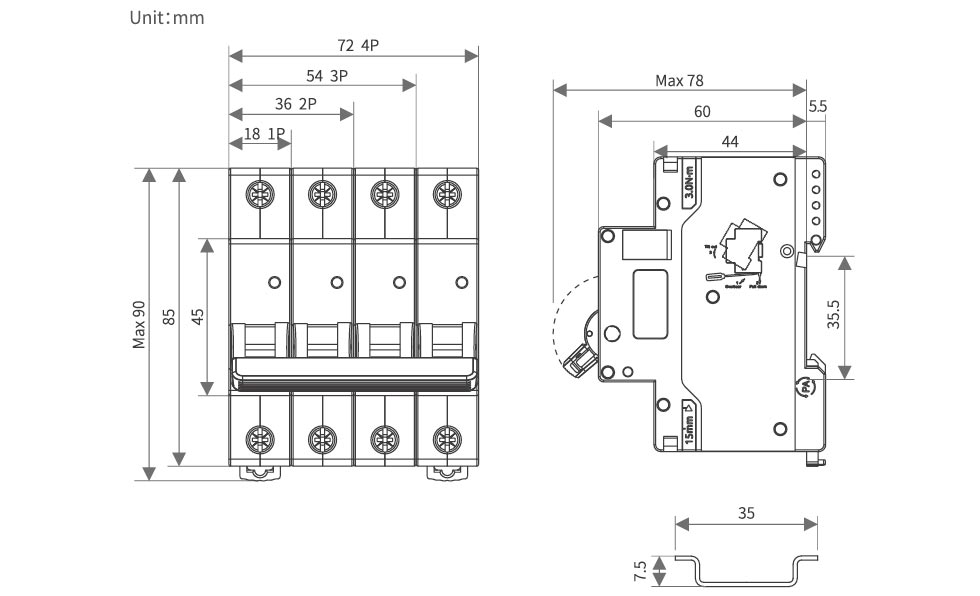

Udseende og installationsmål

DC Miniature Circuit Breaker

Derating faktor

Temperatur derating faktor tabel

Temperatur	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
Nominel driftsstrømkoefficient	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Temperatur	20℃	25℃	30℃	40℃	45℃	50 ℃	55°C	60℃	65°C	70 ℃
Nominel driftsstrømkoefficient	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Højde derating faktor tabel

Højde /m	2000	3000	4000	5000
Nominel arbejdsstrømkoefficient	1	0.96	0.91	0.86
Nominel arbejdsspændingskoefficient	1	1	1	1
Nominel effektfrekvens modstår spændingskoefficient	1	0.9	0.82	0.71
Nominel impulsmodstandsspændingskoefficient	1	0.9	0.82	0.71
Nominel grænse kortslutningssegmentkapacitet og elektrisk levetid Koefficient	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Derating faktor tabel for side-by-side installation af MCBS

Antal MCB	1	2~3	4~5	6~8	9~10
In≤25A koefficient	1	0.96	0.9	0.8	0.7
32A≤In≤63A Koefficient	1	0.92	0.8	0.7	0.6
80A≤In≤125A koefficient	1	0.9	0.8	0.7	/

Tilbehør

MX hjælpeudløseranordning
Nominel styrespænding Us	DC:24~48V AC:110~230V
Maksimal udløsningstid	<10 ms
Spole modstand	50
Begræns strøm	≥1,6A
Mekanisk liv	10000 gange
Elektrisk liv	4000 gange
Ledningsmoment	0,8N·m
Ledningsevne	1,0 mm² hård ledning
	1,0 mm² Blød ledning med terminalsko
Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Der bør ikke være nogen eksplosive farlige stoffer og ingen skadelige gasser eller ledende støv, der kan korrodere eller beskadige isolering
Monteringsposition	Til venstre side af afbryderen

Installationsbetingelser	DIN35mm standard skinne montering

Hjælpekontakt OF
Kontaktbrudskapacitet	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Minimum driftsspænding	5V
Minimum driftsstrøm	10mA
Nominel isolationsspænding	500V
Nominel begrænset kortslutningsstrøm	1000A
Aftalt varmestrøm Ith	4A
Mekanisk liv	10000 (gange)
Elektrisk liv	4000 (gange)
Ledningsmoment	0,8N·m
Ledningsevne	1,0 mm²
Antal kontakter	1 normalt åben, 1 normalt lukket

Driftstemperaturområde	-30℃~+70℃


Miljøforhold	Der bør ikke være nogen eksplosive farlige stoffer og ingen skadelige gasser eller ledende støv, der kan korrodere eller beskadige isolering
Monteringsposition	Til venstre side af afbryderen

Installationsbetingelser	DIN 35mm standard skinne montering
