Ekstern DC-isolatorafbryder

SYDSE-32 ekstern DC isolatorafbryder, leveret af Kina-baseret producent Zhejiang Soutya New Energy LLC, er en 300-1500 V DC, 32 A ikke-polariseret drejekontakt med 8 mm kontaktspalte og dobbeltbrudsroterende kontakter til hurtig lysbueudryddelse. Det er konstrueret til pålidelig manual isolering i PV-kombinationsbokse, batteristrenge og energilagringssystemer.

Karakteristisk

Ikke-polaritet
IP66 beskyttelse
Kort bue
Flammehæmmende materiale
Roterende kontakt med selvrensende design

Applikationsscenarier

1.PV strengkombinationsbokse

Monteret mellem indgående strenge og DC-bussen giver isolatoren installatører et synligt, aflåseligt knækpunkt for sikker strengvedligeholdelse eller hurtig nedlukning under fejltilstande.

2. Batteri-energi-opbevaringsstativer

Placeret på hver klynges positive og negative ben, tillader det teknikere at isolere individuelle batteristativer uden at lukke hele banken ned, understøtter hot-swap-service- og brandsikkerhedsprotokoller.

3.Containeriserede ESS-slids

Bruges som den manuelle DC-afbryder på slædens ydervæg, IP66 hus modstår udvaskning og støv, mens 8 mm kontaktspalte møder 1500 V isolationskrav for NEC 690.35 og IEC 60364-5-53.

4.EV hurtigopladningsskabe

Det ikke-polariserede, tovejsdesign afbryder sikkert 800-1000 V DC forbindelse mellem opladermodul og batteripakke, der muliggør nødstop eller moduludskiftning uden lysbueskader.

5.Rooftop kommercielle invertere

Drejehåndtaget er monteret direkte under inverteren, og det kan låses fast OFF-positionen for lock-out/tag-out under udskiftning af inverter eller buefejlsservice, hvilket eliminerer behovet for at klatre op til tagkantkombineren kasse.

Teknisk parameter

Ledningsparametre

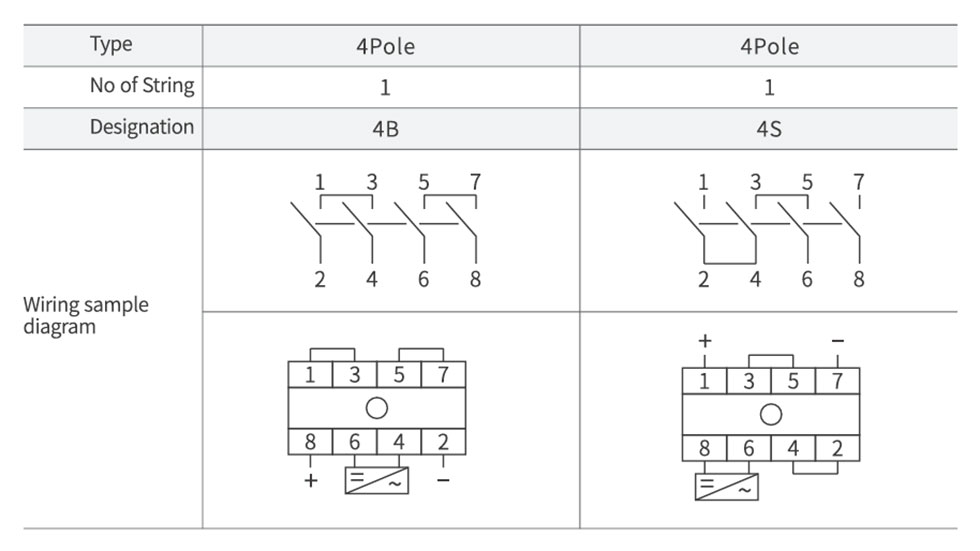

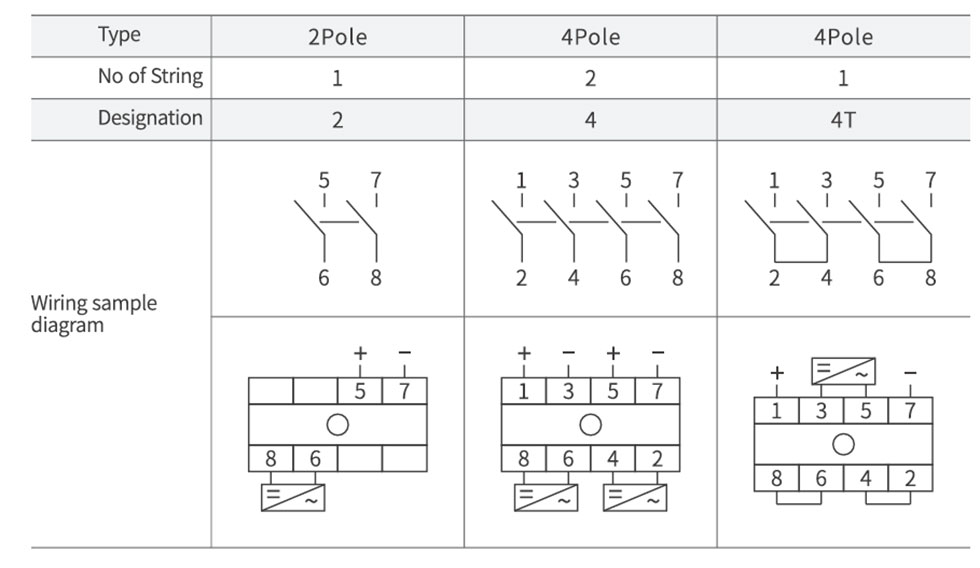

Ledningsdiagram

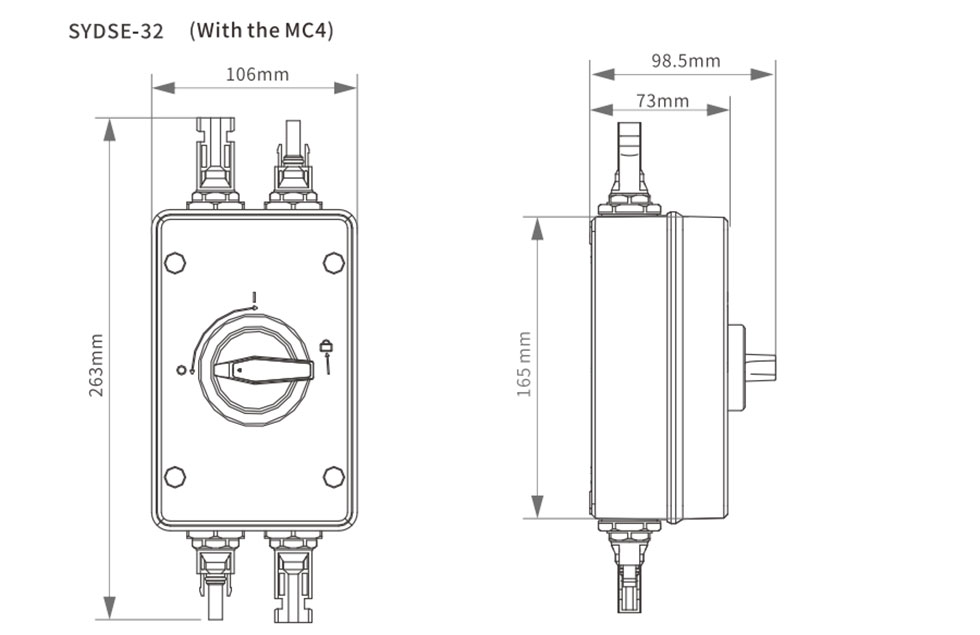

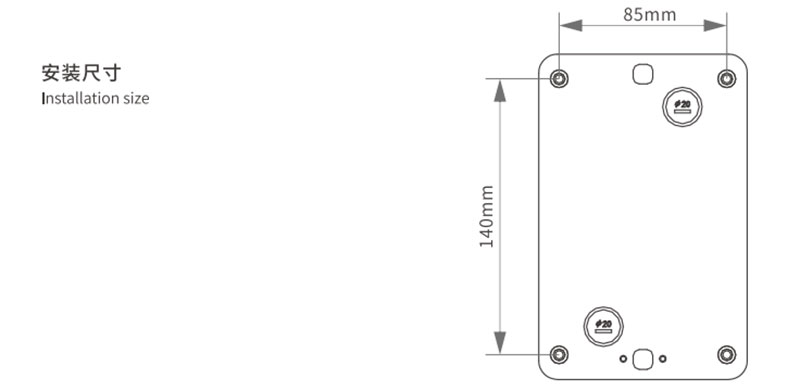

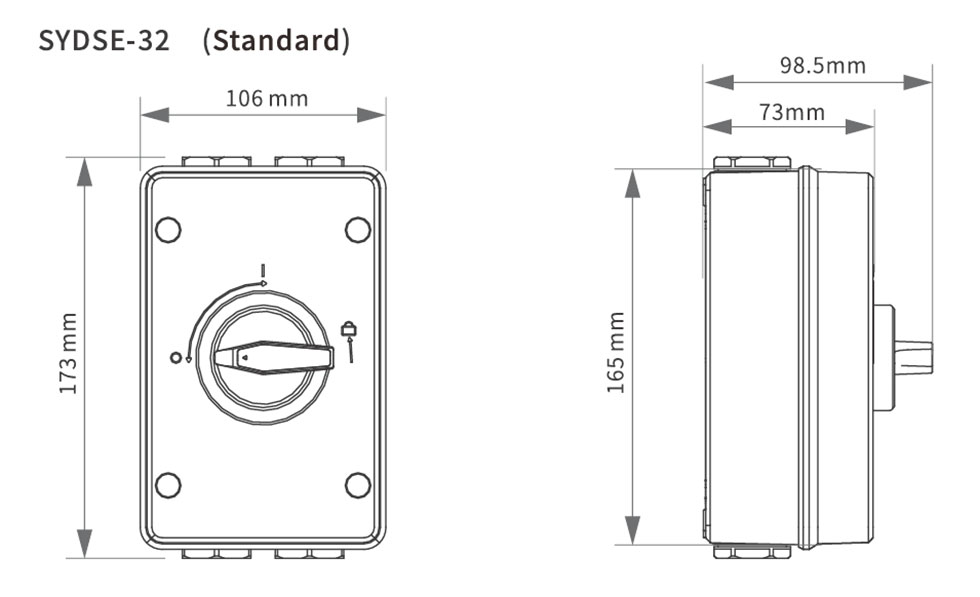

Udseende og installationsmål
