Automatisk genlukkende miniatureafbryder

Den automatisk genlukkende miniatureafbryder leveret af Kina-baseret producent Zhejiang Soutya New Energy LLC.Den har et miniaturekredsløb afbryder som hovedafbryder, udstyret med en ultra-lille intelligent elektrisk operatør med en mikroprocessor. Den har funktioner til overspænding, underspænding, spændingstab og tidsforsinkelse handlinger, med automatisk genindkobling efter spændingsgenopretning. Det overholder det tekniske specifikationer for distribuerede fotovoltaiske netforbundne afbrydere: GB/T 10963.1, IEC/EN 60898-1 og Q/GDW 1972.

Karakteristisk

Kortslutningsbeskyttelse
Over/Under/Tab af spændingsbeskyttelse
efter genopretning af spændingen
10kA nominel brudkapacitet
Automatisk lukketid: 7s-10s

Teknisk parameter

Driftsmiljø

Højde:≤2000m;
Installationskategori:Ⅱ、Ⅲ;
Installationsmetode: Indlejret lodret DIN-skinnemontering
Forureningsgrad:2.

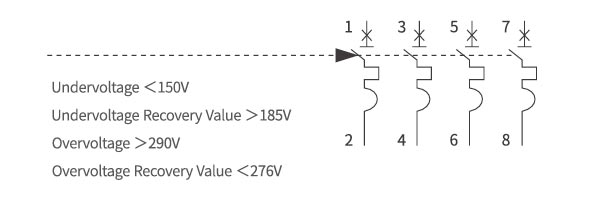

Ledningsdiagram

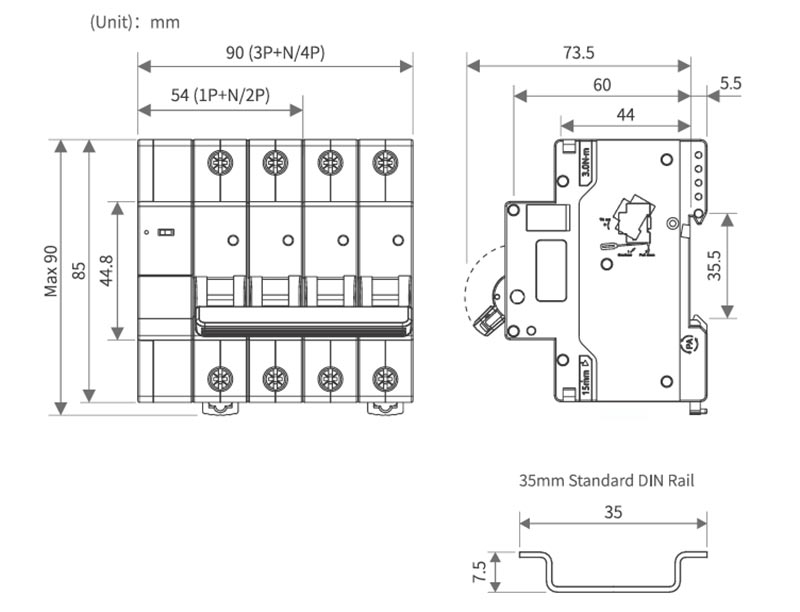

Udseende og installationsmål

Applikationsscenarier

1. Rooftop & C&I String PV-systemer

400 V/230 V, enfaset eller trefaset tagterrasse til boliger og erhverv arrays; monteres inde i AC samledåsen, der sidder mellem strengen inverter og forsyningsmåleren for at give overbelastning, kortslutning og automatisk genlukning efter genvinding af netspændingen.

2. Grid-tie inverter AC Output

Fabriksmonteret af inverter OEM'er som standard AC-beskytter på 5-15 kW enkeltfasede eller 10-30 kW trefasede modeller; 10 kA brydekapacitet dækker den høje potentielle fejlstrøm, der ses ved fordelingstavlen.

3. Distribueret energi måletavler

Bruges som hovedisolerings-/MCB-enhed inde i "PV-målerboksen", som kræves af State-Grid / Kina Southern Power utility standarder; underspændingsudløsning <150 V og overspændingsudløsning >290 V garanterer automatisk frakobling når gitteret driver uden for anti-ø-vinduet.

4. Car-port & Agrivoltaic Strings

Udendørs kombinerer søjler, hvor manuel nulstilling er ubelejligt; 20.000-cyklus mekanisk levetid og –25 °C…+60 °C-klassificering muliggør vedligeholdelsesfri, sæsonbestemt operation.

5. Små batteribaserede lagersystemer

AC-koblede Li-ion eller LiFePO₄ eftermontering; afbryder åbner på batteri-inverter overstrøm og genlukker, når BMS signalerer normal spænding, hvilket eliminerer kundeopkald.

6. Gadebelysning og el-opladningskiosker

Leverer 32 A/40 A belysningsgrenen eller Level-2 opladeren fra den samme PV kredsløb; kompakt 1P+N eller 3P+N 54 mm/90 mm fodaftryk sparer værdifuldt kabinet plads.

7. Farm & Telecom Shelter Distribution

Giver underspændingsbeskyttelse til motordrevne pumper eller telekommunikation ensrettere, der skal lukke ned, når det landlige svage net kollapser, altså genstarter automatisk, når linjen genopretter >185 V.

8. Bærbare PV Skid & udlejningsenheder

Hurtig opsætning af lejegeneratorer til festivaler eller byggepladser; plug-and-play genlukning undgår manuel indgriben hver gang gitteret eller genset hikke.
