1500V DC overspændingsbeskyttelsesanordning

SYS5-40P 1500V DC overspændingsbeskyttelsesenhed, leveret af Kina-baseret producent Zhejiang Soutya New Energy LLC, er en 500–1500 V DC, T2-klasse SPD med 40 kA maksimal afladningsstrøm og ≤5,2 kV spændingsbeskyttelse niveau, med en fejlsikker termisk frakobling og omskifter-fjernbetjening signalkontakt til SCADA-integration, udviklet til overspændingsimmunitet i PV-arrays i brugsskala, containeriseret BESS og højeffekt EV-opladning infrastruktur.

Applikationsscenarier

1.Utility-skala 1500 V solcelleanlæg

Inde i DC-kabinettet på 3,3 MW inverterstationer, én SPD pr. MPPT-indgang beskytter mod direkte og indirekte lyn. 5,2 kV beskyttelsesniveauet opfylder 6 kV isoleringskoordinering, mens fjernkontaktudgangen føder anlægget SCADA til centraliseret overspændingsovervågning.

2. Containeriseret BESS (2-5 MWh)

På 1200–1500 V batteriklyngebussen er SPD'en skinnemonteret ved siden af sikringer; dens termiske afbrydelse tør-kontakt er sløjfet ind i PCS nødstopkredsløb, der øjeblikkeligt blokerer konverteren, hvis SPD'en svigter og forhindrer bueudbredelse.

3.1500 V ultrahurtige opladningshubs ≥360 kW

Både ensretterskabet 1500 V bussen og 1000 V batteri swap lastbilen kredsløb er parallelt med SPD'er, hvilket begrænser 2 kV/µs stejle frontstød fra højeffektkontaktorer og sikring af 1700 V IGBT-moduler.

4.Agro-PV tracker systemer i bjergrigt terræn

Spormotorfødere (1000 V) kører sammen med 1500 V strenge i lang tid afstande; SPD'en, installeret i tracker-koblingsboksen, forhindrer induceret overspændinger fra kobling til strengene og undgår PID og combiner-box isolationsnedbrud.

5. Offshore PV booster platforme

I oversiden 1500 V DC opsamlingspanel, forniklede kobberterminaler med anti-salt-spray belægning anvendes. Fjernsignalet konverteres via fiberoptisk til kontrolcentret på land, hvilket muliggør overspændingsstatus i realtid overvågning 40 km fra land.

Teknisk parameter

Bemærk: T2 kategori SPD bruges primært i de vigtigste indgående skabe af distributionssystemer.

Tilbehør enhed

Fejlisoleringsenhed

Overspændingsbeskytteren er udstyret med en fejlisoleringsbeskyttelsesanordning. Når beskytteren går i stykker på grund af overophedning, kan denne enhed afbryde den automatisk fra elnettet, mens du sørger for en indikationssignal. Når beskytteren fungerer normalt, vises indikatoren vinduet viser grønt; efter fejlisolering viser vinduet rødt.

Alarm fjernsignalenhed

Beskytteren kan fremstilles med fjernsignalkontakter. Denne enhed omfatter et sæt normalt åbne og normalt lukkede kontakter. Når beskytteren fungerer normalt, er den normalt lukkede kontakt tilkoblet. Hvis et eller flere moduler af beskytteren svigter, vil kontakten skifte fra normalt lukket til normalt åbent, aktiverer den normalt åbne kontakt til udsende et fejlsignal.

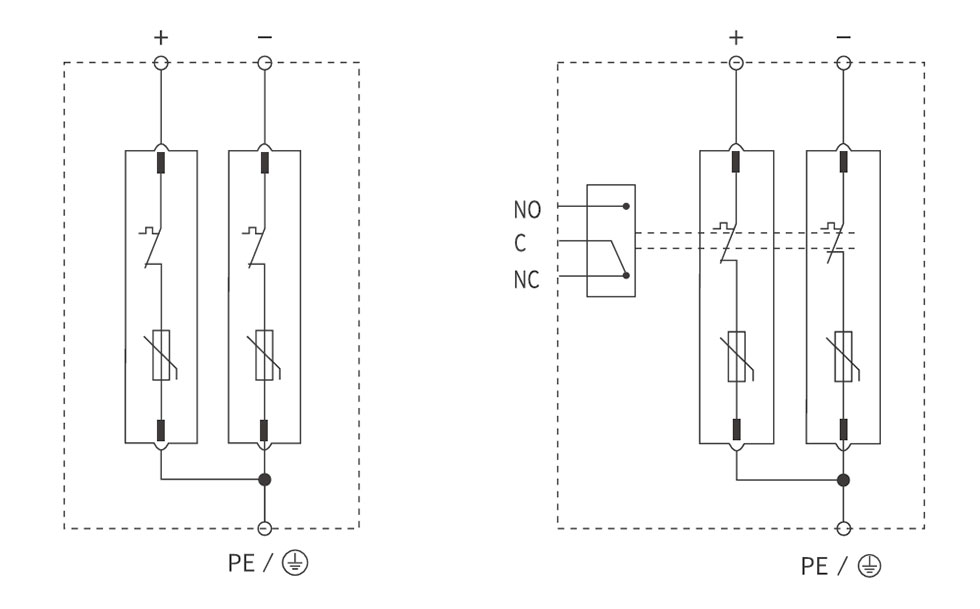

Ledningsdiagram

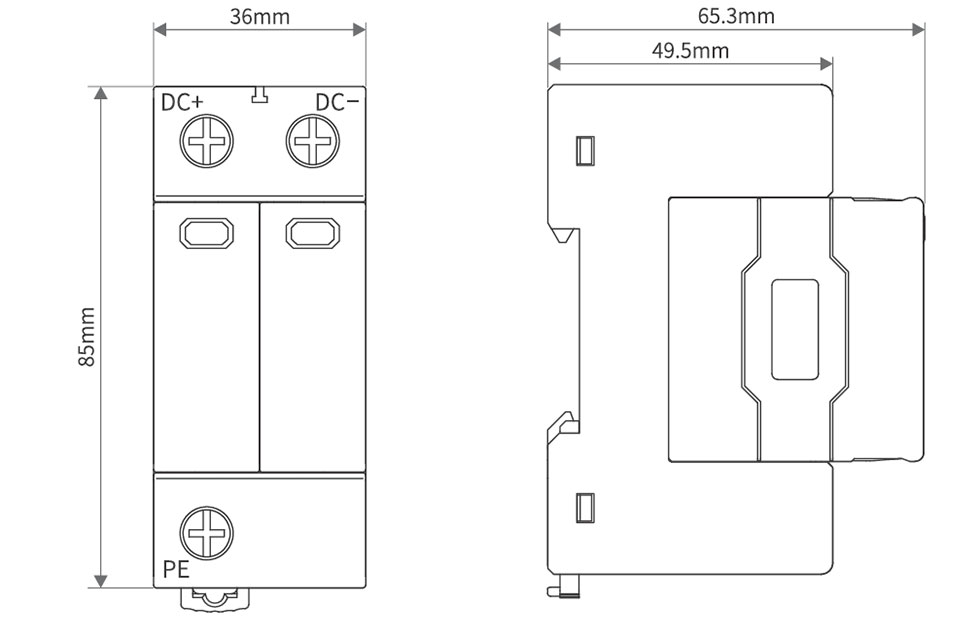

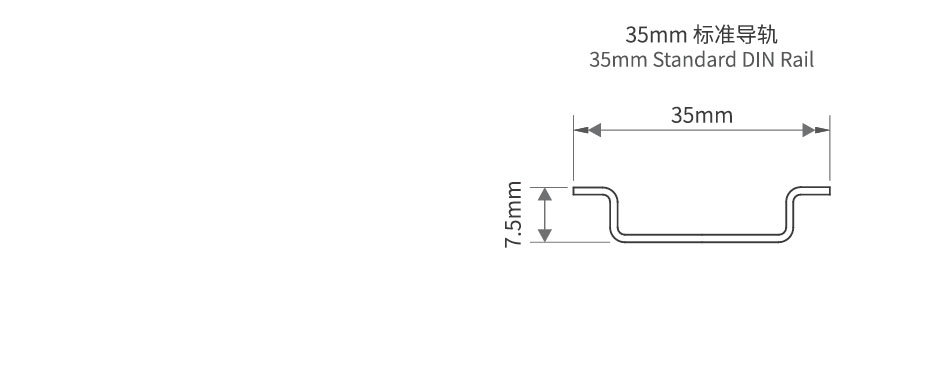

Udseende og installationsmål
